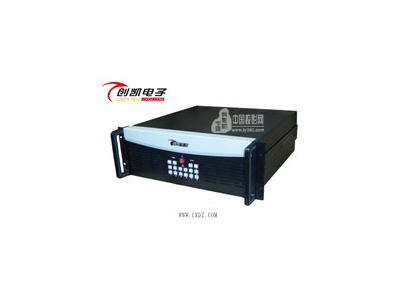

創凱電子3D/立體仿真融合圖像控制器
主動式3D信號融合圖像控制器CK4M-LA

功能特點

　　·集成了拼接處理、融合處理、立體信號處理三大功能
　　·集成CK4P系列拼接器的所有功能。
　　·集成CK4M圖像融合器的所有功能
　　·支持左右眼復合立體信號無極倍頻，輸出幀頻可達120Hz
　　·支持左右眼立體信號輸出
　　·支持立體信號，平面信號混開窗口
　　·立體\平面信號的多窗口實時顯示
　　·支持把分離信號轉化為復合信號

創凱電子3D/立體仿真融合圖像控制器

　　主動式3D信號投影顯示，需要輸出120Hz的刷新頻率，后分別向兩只眼睛傳輸各60Hz且具有視差的畫面，通過CK4M-LA連接的紅外發射的IR和立體眼鏡同步開關，立體眼鏡則保證左眼只看到左眼的畫面，右眼只看到右眼的畫面，從而利用視差原理實現立體顯示效果。該方式對投影幕、投影機的亮度沒有特殊要求，是目前顯示效果最好、最理想的3D解決方案。

　　所以CK4M-LA型主動式立體融合設備就包括了融合控制器，紅外發射IR，立體同步眼鏡，融合控制器作為整套系統的最核心部分，完成的功能都有：復合信號增頻，圖像融合帶生成，融合帶羽化，弧形矯正，色彩校正。

　　CK4M-LA型主動式立體融合設備，可以完成超大分辨率的信號的播放顯示，并且支持弧形沉浸影院效果，球形仿真等高端立體仿真圖像的應用。采用的純硬件的系統架構，性能穩定，操作簡便。是一套實用新型的高端圖像處理設備。

　　主動式3D信號融合圖像控制器

創凱電子3D/立體仿真融合圖像控制器

　　主動式3D投影顯示方法又稱為“時分法”立體顯示方式，通過液晶開關眼鏡的高速開關閉合，對復合立體信號有選擇的顯示，達到立體成像的目的，即對復合立體信號（復合立體信號是指一個視頻信號既包含左眼信號，又包含右眼信號，不同信號按幀分割，奇數幀為左眼信號，偶數幀為右眼信號）產生融合帶，并且作邊緣羽化，無極倍頻。輸出120Hz幀頻輸出給支持3D顯示的投影機，觀眾通過液晶開關眼鏡觀看，當左眼信號顯示時，開關眼鏡開啟左眼鏡片，關閉右眼鏡片，當右眼信號顯示時，開關眼鏡開啟右眼鏡片，關閉左眼鏡片，以完成左右眼信號分開顯示，從而在視覺神經系統中產生立體感覺的影像。

　　3D信號源

　　信號源是一切顯示系統的基礎部分，3D信號融合要求3D信號源部分能夠產生立體信號，一般的立體信號分為兩種。復合式立體信號是指一個視頻信號里面即包括左眼信息，又包括右眼信息。不同信息按幀分隔，奇數幀為左眼，偶數幀為右眼信號。分離信號是指每個圖像由兩個獨立的信號構成，一個是左眼信息，一個是右眼信息。
