目前上海大視電子科技有限公司（上海股權交易中心掛牌，企業名稱：大視科技；股票代碼：201276），經過近一年研發推出了第三代MPG30X系列純硬件邊緣融合機，主要針對虛擬仿真，CAVE系統，展覽展示，展覽館，規劃館，大型數字沙盤，小型會議室領域。

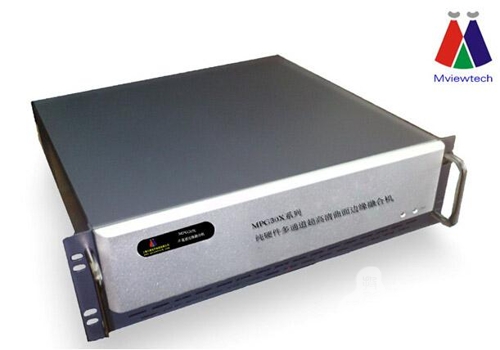

圖一：大視電子MPG30X第三代純硬件邊緣融合機

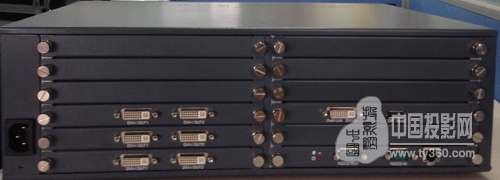

圖二：融合機插卡結構

    相對于大視電子第二代MPG20X系列邊緣融合機，大視電子根據市場需求，在保留色差校正，暗場補償，MxN邊緣融合，夜景模式等功能的基礎上，增加了復雜幾何校正功能17x17網格調整，四邊融合帶寬度0-2048連續可調，輸入輸出卡采用插卡結構，全同步處理，支持2-7通道點對點輸出。下面簡單介紹一下大視電子純硬件邊緣融合機的功能和特點。
    大視電子純硬件融合器的主要技術特點和優勢
  全新的架構設計
    輸入輸出卡和控制卡，采用插卡結構，背板采用無源交換設計，系統易維護及更換。
    輸入卡：
  支持Dual link DVI和Displayport輸入（全球唯一一家同時支持兩種接口的融合設備廠家）。DP/DVI輸入自動檢測。支持2-7通道MXN融合，融合帶自動生成；配合NVIDIA Quadro K4000/K5000/K6000顯卡，單臺服務器可以支持96通道融合，桌面分辨率可達16Kx16K；全實時處理，支持主動立體/被動立體；無丟幀/無圖像撕裂。
  單個接口支持8Kx4K超高分辨率輸入，典型分辨率6144x768 60Hz；
  當采用DVI和DP同時輸入時支持16Kx2K超高分分辨率輸入，典型分辨率11000x1200 60Hz輸入，完美支持7通道1920x1200@60Hz 輸入輸出不降低刷新率點對點無損融合；
  支持DP作為超高分辨率動態底圖輸入(6144x768 60Hz)，DVI 作為子窗口，子窗口可以任意大小，滿足宣傳片展示/會議模式（影片播放全屏，會議模式居中顯示）DVI輸入支持800x600-6144x768@60Hz，可以靈活接各種矩陣信號，輸入自動適應到窗口大小。
  獨有支持夜景模式（選配）

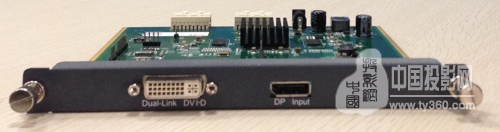

圖三：融合機輸入卡

   輸出卡：
  支持800x600-2048x1200@60Hz分辨率，同時支持主動立體輸出 1024x768- 1280x800@120Hz，水平支持0-2048融合帶寬度，上下支持0-1024融合帶寬度，17x17網格調試；色差調整，暗場補償，多階融合處理，四邊融合，夜景模式。
  輸出支持冗余備份輸出，防止意外靜電損壞。
  支持0-360度旋轉，1度為單位（該功能為選配）。
  支持遮罩功能（該功能為選配），在多通道數字沙盤融合項目中，往往投影會投射出圓形，或者其他形狀，目前普遍的做法，通過影片特殊處理，或者計算機運行單獨的遮罩程序。大視電子的的遮罩功能，純硬件處理，靈活的切換功能，使用戶在桌面和應用程序中一鍵切換。

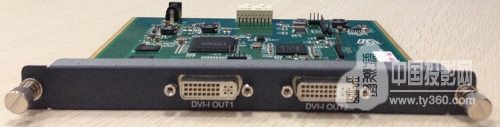

圖四：融合機輸出卡

    系統控制卡：
  支持網絡和RS232串口調試，支持系統定時，同時提供額外RS232串口，可以控制矩陣/投影機等。

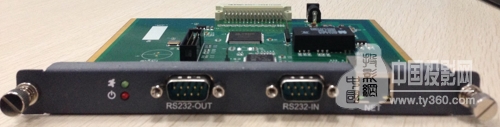

圖五：融合機系統控制卡

    背板：
  采用無源背板交換設計，背板無任何有源器件。系統維護無需更換背板。
  自動融合帶生成和邊緣羽化技術
支持投影機4邊融合；支持1×N，N×1,N×M的任意融合，融合帶寬度從0到2048像素連續可調。
 非線性幾何校正功能
   大視電子邊緣融合機配備大視電子的第三代數字光學校正純硬件幾何校正技術，具有更高級的百分之一像素保真能力，具備業內最精細幾何校正保真能力，借助內部的超寬像素處理電路達到了超亞像素級幾何校正能力，其第三代非線性多濾波器和紋理補償技術保障技術進一步升級將畫質保真能力提高到更高的水平，其內部的幾何變形能力也獲得了進一步升級，提供了17x17網格校正功能，使得大視電子多通道弧形投影邊緣融合機能夠完善的實現高性能的多通道弧形，桶形，球面和其他任意多通道異形投影，可以應對幾乎任何復雜的投影應用。
 融合區增加純白時的融合曲線調節
    大視電子邊緣融合產品在針對整幅圖像純白時比較難做到完全一致，而特別增加了調節純白融合曲線的這個功能。使得圖像在純白時也能出來融合完后的最佳效果。
  每通道的投影機做色差校正
    大家都知道，做融合的話就最起碼要用到2臺以上的投影機。而投影機的色差問題就無法避免，有時候在出純白時，一臺投影機會偏紅，而另一臺會偏綠。尤其是LCD的投影機，在用過一段時間后，色差問題會非常明顯。而大視電子邊緣融合機就能有效的解決這個問題，可以分為8個段點來分別調節RGB三個顏色，從而使純白保持一致；同時提供了RGB分別色差校正功能（不能和純白色差校正同時使用）。
  全區域的黑位補償和漏光帶調整
    大視電子邊緣融合機可以對融合區，非融合區以及漏光區做黑電平提升。在純黑環境下，投影機仍有一部分光線射到投影幕上，使中間出現一個亮帶。大視電子融合器能提升非疊加部分光強來抵消此亮帶，使圖像畫面在純黑時一致。投影機在經過幾何矯正后會出現漏光帶，而大視電子邊緣融合機可以調節漏光帶的上下不同寬度。然后再提升漏光帶的黑電平，和融合區與非融合區保持一致。
  獨有的夜景模式
    在提升了黑色電平后，對比度會有所下降。此時的純黑狀態會變得有些灰蒙蒙的，就對一些夜晚的圖像會有一些影響，使有些物體無法看清。當開啟夜景模式后，就有效的提升了對比度。
  MPG30X系列純硬件邊緣融合機技術指標

表一 MPG30X系列融合機技術指標

     訂貨信息：
    1．MPG30X 純硬件多通道超高清曲面邊緣融合機
    2．MPGP30X 純硬件多通道超高清被動立體曲面邊緣融合機
    3．MPGA30X 純硬件多通道超高清主動立體曲面邊緣融合機
    4．MPGA2P30X 純硬件多通道超高清主被動轉換曲面邊緣融合機
