常規共陽LED顯示屏經過多年的發展，已經形成了穩定的產業鏈，帶動了LED顯示屏的普及，然而也存在著屏體溫度過高和功耗過大的缺點。在共陰LED顯示屏供電技術出現之后，引起了LED顯示屏市場的高度關注。該供電方式可以實現最 高節能75%，那么共陰LED顯示屏供電技術是什么？該技術有何優勢？

1.什么是共陰LED顯示屏?

“共陰”, 指的是共陰供電方式，其實就是一種LED顯示屏節能技術，指的是用共陰的方式來給LED顯示屏供電，也就是采用將LED燈珠的R, G, B(紅、綠、藍)分開來供電，精準地分別為R,G, B燈珠分配電流電壓，因為R,G,B(紅、綠、藍) 燈珠所需要的最 佳工作電壓和電流是不相同的，這樣電流就先經過燈珠再到IC負極，正向壓降就會降低，導通內阻就會變小。

2.共陰/共陽LED顯示屏有何區別?

①. 供電方式不同：

共陰的供電方式，是由電流先經過燈珠，再到IC負極，使得正向壓降變小，導通內阻也變小。

而共陽是電流從PCB板流向燈珠，給R,G,B(紅、綠、藍)統一供電，這樣就導致了電路正向壓降變大。

②. 供電電壓不同：

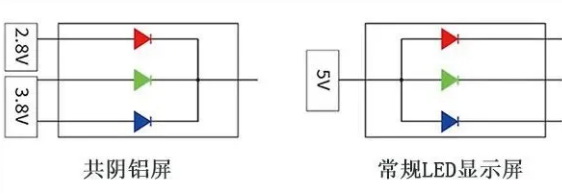

共陰, 它會分別單獨地給R、G、B(紅、綠、藍)提供電流電壓。紅、綠、藍三種燈珠對電壓的要求是不一樣的，紅燈珠電壓要求在2.8V左右，藍綠燈珠電壓要求在3.8V左右，這樣的供電就可以達到精確供電且電量耗損少，LED顯示屏在工作中產生的熱量也就低得多。

而共陽,是對R, G, B (紅、綠、藍)給予一個高于3.8V的電壓(比如5V)統一供電,，此時紅、綠、藍得到的電壓都是統一的5V, 但紅、綠、藍這三個燈珠需要的最 佳工作電壓卻比5V低很多，根據功率公式 P=UI, 在電流不變的情況下，電壓越高，功率也就越高，也就是電量耗損就越大，同時，LED顯示屏在工作中也會產品更多的熱量。

3.為什么共陰LED顯示屏熱量更低?

冷屏特殊的共陰供電方式，使LED顯示屏工作過程中產生的熱量少，溫升低。正常情況下，白平衡狀態和播放視頻時，冷屏比同型號常規戶外LED顯示屏溫度低約20℃。同等規格產品，在同等亮度情況下，共陰LED顯示屏的屏體溫度比常規共陽LED顯示屏產品的屏體溫度要低20多度，功耗比常規共陽LED顯示屏產品低50%以上。

LED顯示屏屏體溫度過高和功耗過大，一直是影響LED顯示屏產品使用壽命的關鍵因素, 而“共陰LED顯示屏”恰恰能很好地解決這兩個問題。

4.共陰LED顯示屏的優勢是什么？

①.精準供電真節能：

共陰產品采用精準供電控制技術，基于LED紅綠藍三基色不同的光電特性，搭配了智能IC的顯控系統及獨立私模，為LED和驅動電路精準分配不同的電壓，使產品功耗相對市面同類產品節電約40%！

②.真節能帶來真色彩：

共陰LED驅動方式，可以精準的控制電壓，在降低功耗的同時，更降低了發熱量，LED連續工作下波長無漂移，穩定顯示真實色彩！

③.真節能帶來長壽命：

能耗降低，從而大幅度的降低了系統的溫升，有效的降低了LED受損概率，提高整個顯示系統的穩定性和可靠性，大大延長系統壽命。

5.共陰技術的發展趨勢是什么？

與共陰LED顯示技術相關配套的如LED、電源、驅動IC等等，目前尚不如共陽LED產業鏈成熟，加上共陰IC目前系列不全，整體量都不大，而共陽仍然占據80％的市場。

共陰技術目前推進慢的原因主要是生產成本高，基于原有供應鏈協作的關系，共陰需要芯片、封裝、PCB等產業鏈各端定制化配合，成本較高。

在這個節能呼聲極高的時代，共陰透明LED顯示屏的出現又無可厚非的成為了這個行業追逐的支撐點。但是要實現更大意義上的全面推廣和應用，還有很長的路要走，這需要整個行業的共同努力。作為節能化發展趨勢的共陰LED顯示屏，涉及到電量的使用和運營成本，因此節能關系到LED顯示屏運營商的利益，也關系到國家能源的使用。

從目前的形勢來看，共陰LED節能顯示屏并不會比常規顯示屏增加太多成本，而且在后期的使用當中還會節約成本，受到市場的推崇。
