上海進才中學（Shanghai Jincai High School）創辦于1996年，由愛國臺胞葉根林先生無償捐資興建而成，是20世紀90年代上海第一所高規格、現代化寄宿制高中。2006年2月被國際文憑組織（International Baccalaureate，IB）授權為會員校（IB World Schools）。學校坐落于浦東陸家嘴金融貿易區，設有本部，國際部，總占地面積近兩百畝，建筑古樸典雅，校園環境優美。

用戶需求

學校要在物理實驗室開一堂《牛頓第二定律》公開課，滿足線上線下教學需求。同時要實現物理實驗場景的多信號采集、切換及錄制，具體要求如下：

a. 老師授課時，要實時全自動跟蹤（包括老師走入學生區域）；

b. 老師進行板書時，可以自動進行特寫拍攝；

c. 當老師指定學生展示物理實驗時，要有特寫鏡頭，方便記錄整個實驗過程；

d. 可以單畫面電影模式錄制，也可以多畫面資源模式錄制。

現場實景

方案特色

針對以上需求，上海乾胤實業有限公司結合Lumens產品，為學校設計了一套Lumens全新的跟蹤技術在錄播課堂中的應用解決方案，很好地解決了物理實驗室多場景的信號采集及錄制，實現了線上線下教學應用。

01 自動化系統方案

從教師自動跟蹤拍攝、錄像、直播、儲存，一鍵即可快速啟動所有功能

02 高靈活高擴充性IP化架構

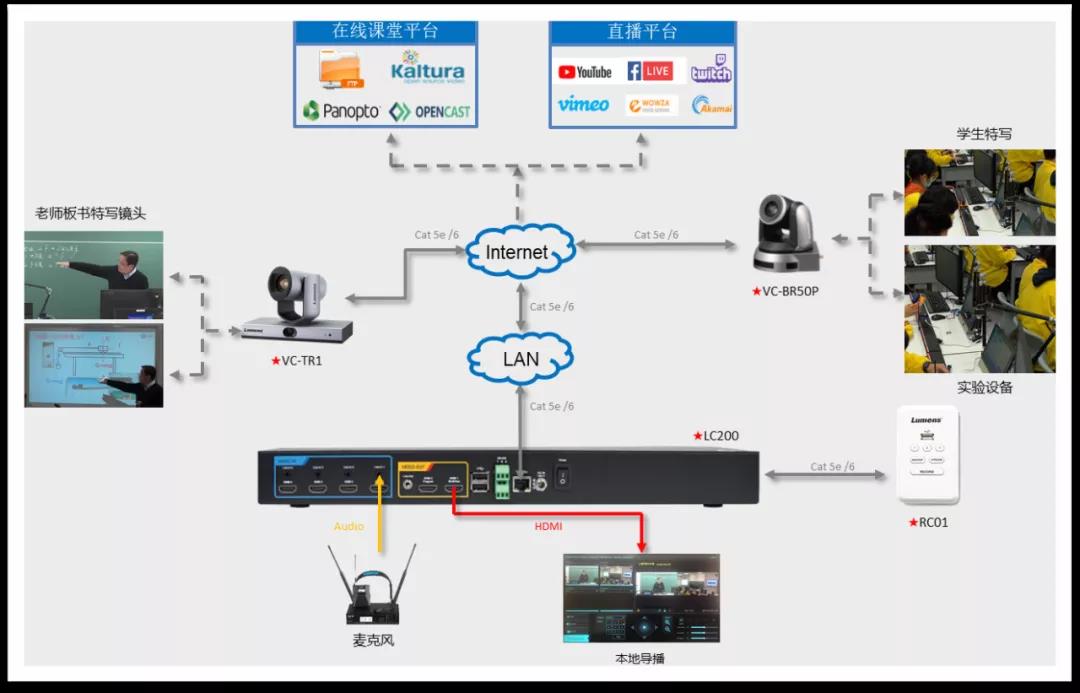

BR50P網絡相機與TR1跟蹤相機采用IP化架構，支持POE，透過網線將音視頻傳輸到LC200錄播主機，不受距離限制，安裝簡單，擴展容易，同時大幅降低安裝和未來的擴展成本

03 本地導播與網絡導播

LC200錄播主機提供滿足課程錄制功能的導播平臺，同時支持本地導播和網絡導播兩種導播模式

04 多機位、多資源畫面實時場景轉換

同一攝像機支持多場景信號采集，可以預設成場景模板，自動快速切換

05 多資源畫面模式

融合老師、板書、課件等多機位畫面，實現單畫面電影模式或多畫面多資源模式的采集與錄制

06 復合式自動跟蹤設計

Lumens獨創的“屏蔽區域算法”，完美結合實時老師跟蹤，解決了黑板、電子白板、老師與學生之間的自動切換問題

07 多平臺同時直播

Lumens獨有的“推流技術”，可以同步直播到三個不同的網絡平臺

08 多流獨立錄制

LC200錄播主機支持電影模式和資源模式同步錄制�？砂牙蠋煛W生各路視頻信號進行獨立同步錄制，生成標準化的高清流媒體文件，便于后期制作，最多支持4路同時錄制

09 一鍵操作更方便

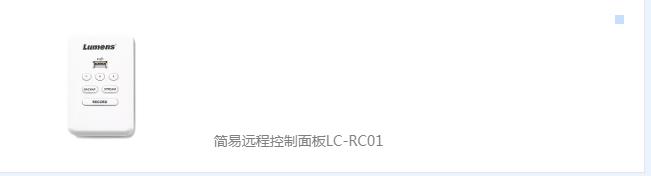

配合定制的RC01控制面板，可以快速啟停錄制推流/視頻文件導出/即時自定義場景切換

10 支持多種儲存方式

除了內建大容量硬盤，也支持外接硬盤，也能夠透過網絡自動上傳到FTP服務器、NAS、云端課程管理軟件

老師自動跟蹤畫面

學生特寫畫面

使用體驗

該方案架構為全IP網絡化，支持 PoE，可以任意擴展多機位, 無布線困擾。在自動跟蹤時，可以設定8個屏蔽區域和4個區域跟蹤特寫，利用屏蔽區域功能，將學生及投影白板播放的內容屏蔽，以免被誤觸發跟蹤。設定跟蹤區域，可以實現板書及投影電子白板自動特寫。通過LC200錄播導播界面遠程控制攝像機，無需購置控制鍵盤，降低了整套方案的使用成本。三路推流直播可即時切換場景，如果老師接入電子白板（計算機）時，還可以通過錄播主機直接硬采集白板（計算機）信號。通過本方案實施，老師非常輕松實現了課堂的線上線下教學。

——上海乾胤實業有限公司 技術總監江亞男

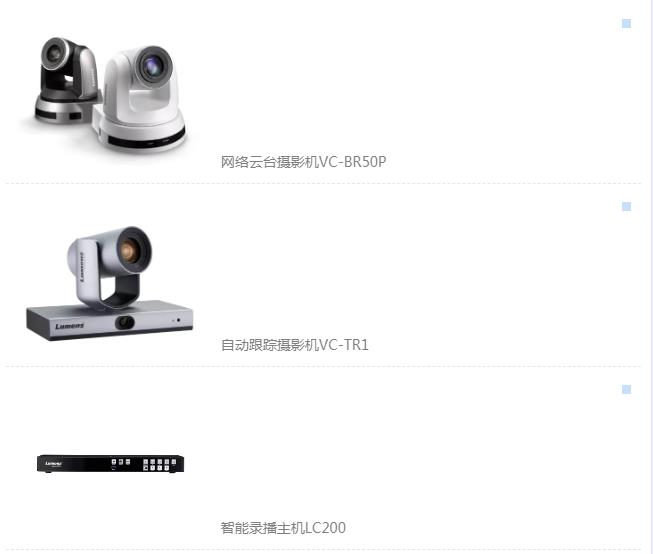

核心產品配置
