常見的LCD大屏拼接方案，

你都知道嗎？

LCD大屏拼接方案導讀

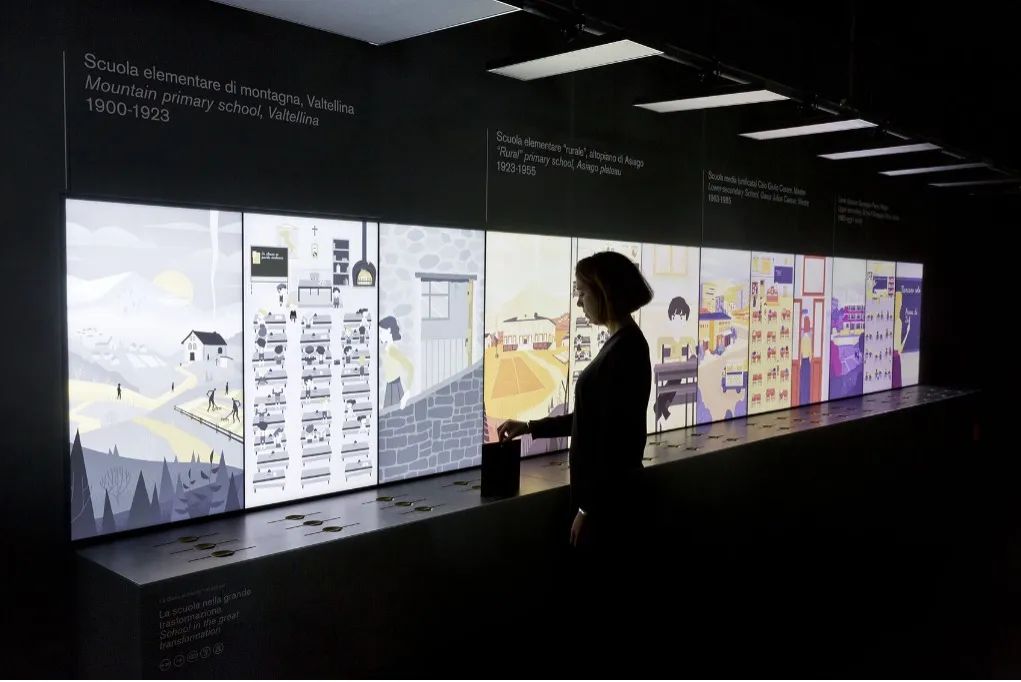

我們在現實生活中，在逛超市、商場、理發、美容、去醫院，甚至去個菜市場，往往都可以看到很壯觀的大屏幕，如果有注意的朋友呢，會看到屏幕有些單屏、雙屏、多屏等顯示方式，那您知道這些顯示模式是怎么實現的嗎？

NO:1

LCD大屏拼接方案一：

分配器/矩陣切換器

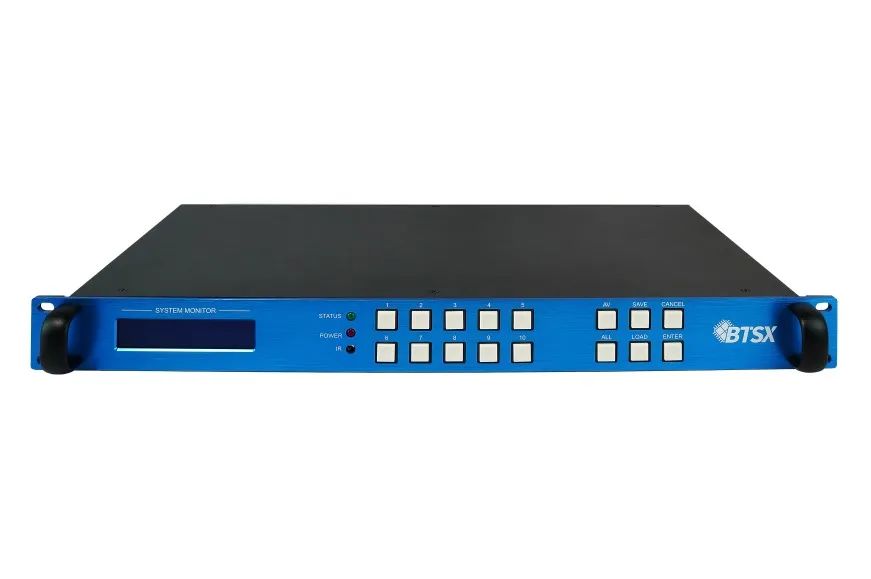

矩陣切換器

NEWS

矩陣切換器

矩陣/分配器主要輸出復制信號，通過拼接板卡自帶的拼接功能實現畫面拼接。通常情況下矩陣只能負責信號的切換，不做任何的處理。對前后端要求較低，但是畫質有限，非常規情況下會拉伸變形。

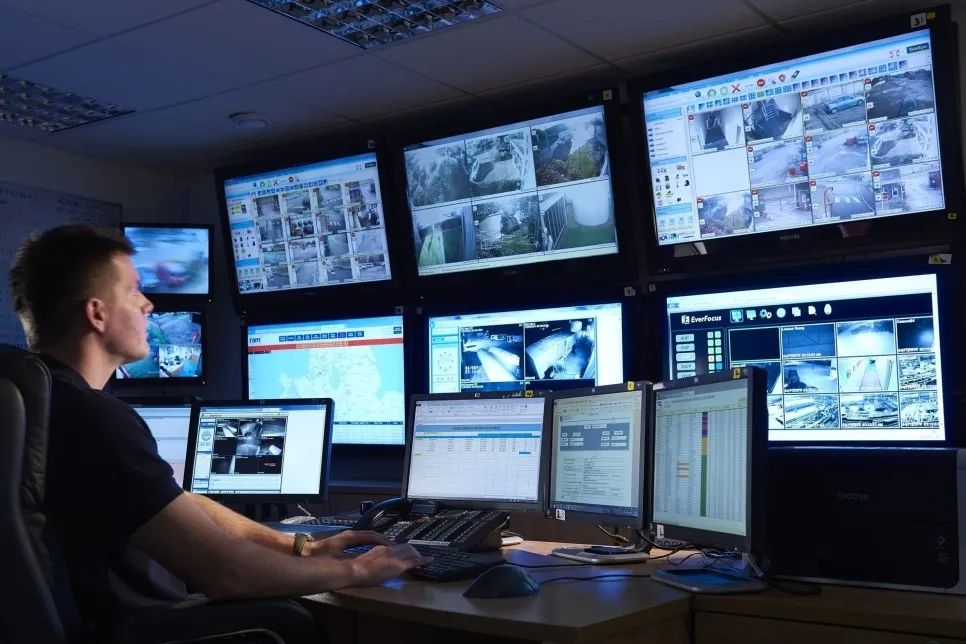

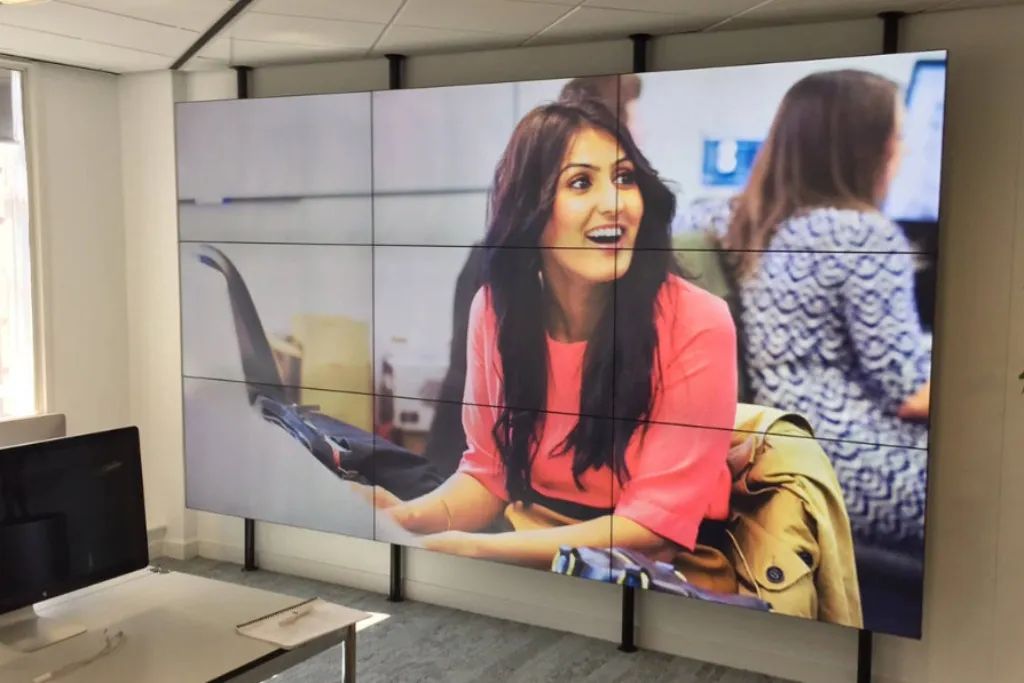

一般多用于簡單拼接、等比例大屏等會議室場景，成本預算較低。

星級指數

價     格：★★★★★（成本低）

功     能：★（復制信號）

畫面效果：★（大部分帶壓縮）

分 辨 率 ：★（固定2k 或 4k）

NO:2

LCD大屏拼接方案二：

拼接處理器

拼接處理器

NEWS

拼接處理器

大部分拼接處理器在功能方面就顯得特別強大、其在具備矩陣切換功能的同時還可以實現畫面的任意開窗、漫游、疊加、場景保護與輪巡。但是展現效果有限，輸出分辨率局限在4K/2K。

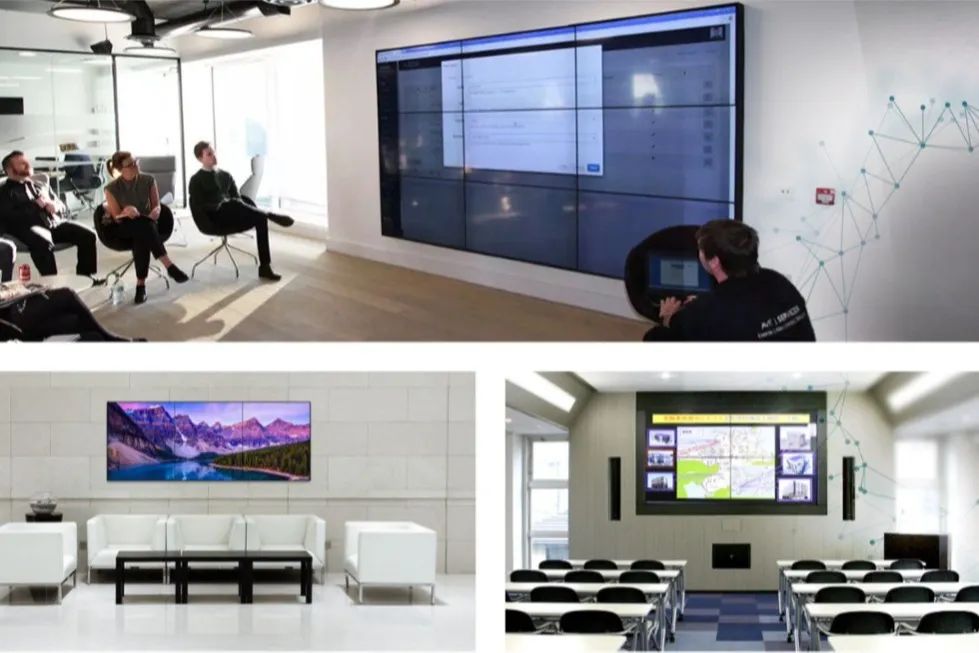

廣泛應用于監控室、展覽展示、博物館、科技館、銀行、金融中心等場地。

星級指數

價     格：★★★（根據客戶需求）

功     能：★★★★★（根據客戶需求）

畫面效果：★★★（根據客戶需求）

分 辨 率 ：★★★（4k以內，可做等比例不變形）

NO:3

LCD大屏拼接方案三：

多屏寶/多屏擴展儀

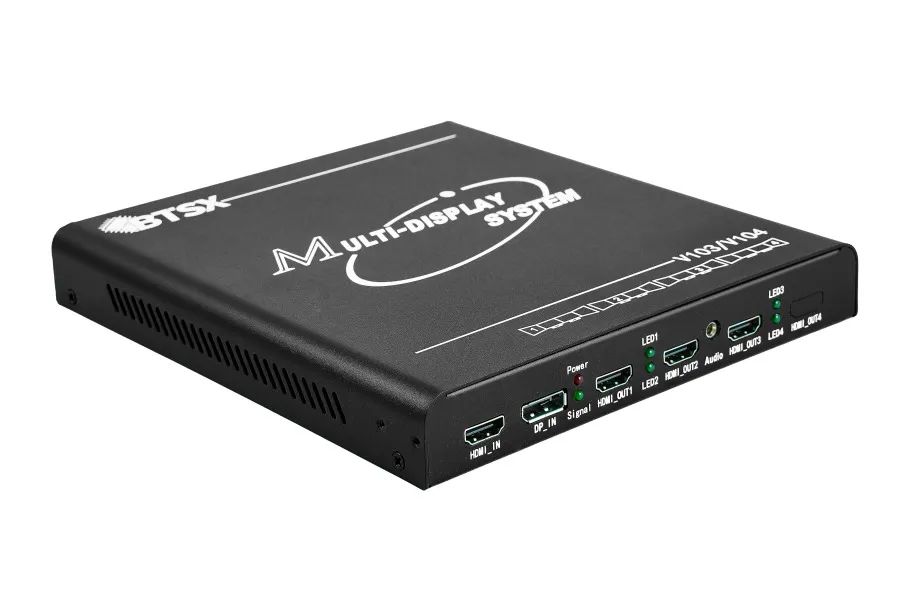

多屏擴展儀

NEWS

多屏寶

可以實現1*N、N*1、M*N以及90度旋轉等比拼接顯示，支持點對點，不變形，不拉伸。

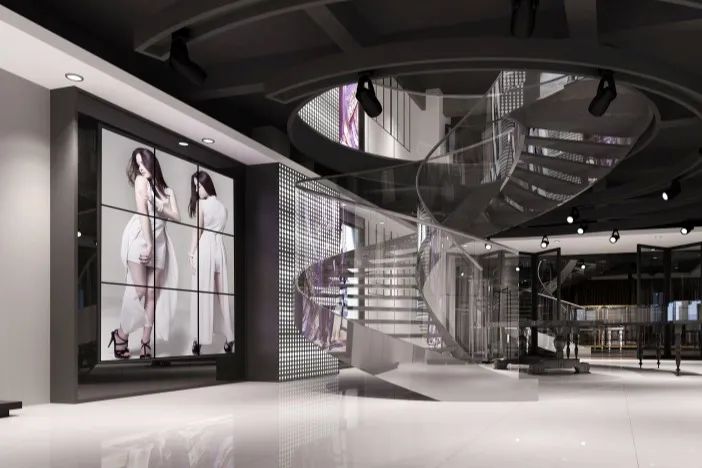

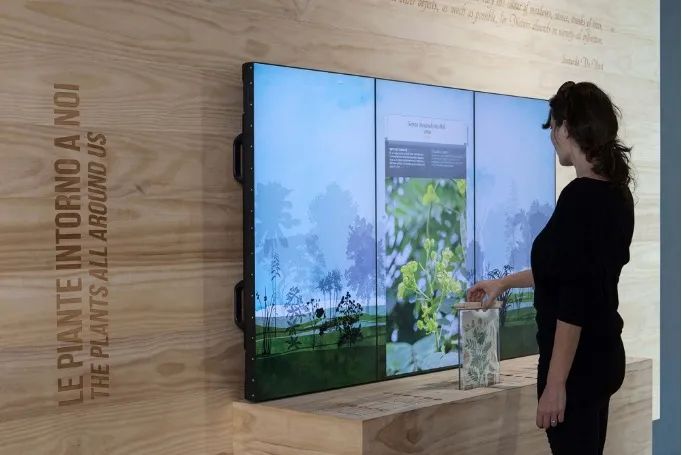

廣泛應用于超高分辨率桌面應用、超大屏幕墻、指揮調度系統、多屏幕視頻監控、工程顯示應用，多通道投影、虛擬現實、環幕影院、大型廣告墻、LCD/LED拼接屏等。

星級指數

價     格：★（相較前者較貴）

功     能：★★（支持豎屏、非常規拼接）

畫面效果：★★★★★（最佳顯示效果）

分 辨 率 ：★★★★★（點對點顯示，單通道可上8k）
