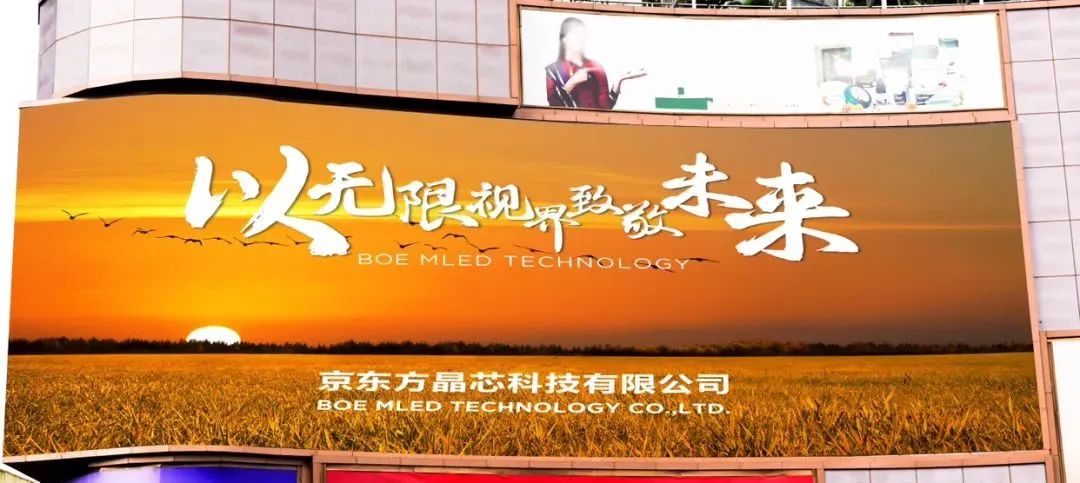

LED顯示屏已成為現代科技中璀璨奪目的明星，它們點亮了我們生活的方方面面。自誕生之初，它就以高亮度、色彩豐富、尺寸應用靈活等特點被廣泛運用。但同時，一些LED顯示屏存在耗電量較大的問題。隨著綠色節能理念深入人心，市場上對于LED產品可靠性、使用壽命和顯示一致性、節能環保等訴求不斷提升。共陰供電技術的LED顯示屏產品也隨之誕生。

我們現在接觸到LED顯示屏?xí)r，也常常會遇到共陰和共陽這兩個概念。你是否好奇過它們的區別呢？本文將揭開這一神秘面紗，帶你進入一個充滿驚喜的光明顯示世界。

如大家所熟知，LED顯示屏的核心組成元器件是發光二極管，發光二極管跟普通二極管一樣具有正向?qū)ǖ奶匦裕簿褪钦f有正極和負極之分。共陽極是指單個LED通過其正極連接，由負極驅動；而共陰極則相反，是指單個LED通過其負極連接，由正極驅動。

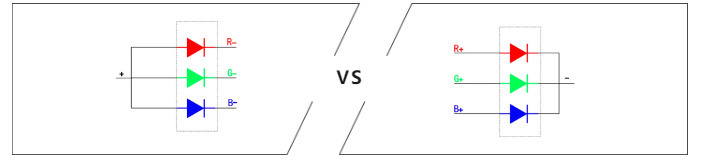

LED顯示屏“共陰”和“共陽”有什么區別？

共陽顯示屏

單元模組每一行燈珠的陽極（正極）連接在一起，RGB統一供電，電流從PCB流向燈珠。

共陰顯示屏

單元模組每一行燈珠的陰極（負極）連接在一起，R、G、B分開供電，精準分配電壓電流到紅、綠、藍燈珠，電流經過燈珠再到IC負極。

（圖片來源于網絡）

共陰驅動與共陽驅動的區別

1、供電方向不同

傳統的共陽LED顯示屏電流從PCB板流向LED二極管，RGB LED以相同的功率用同一電源供電，因此正向電壓增加。

在共陰極模式下，LED顯示屏的電流首先通過LED二極管，R、G、B LED分別供電。電壓和電流根據需要精確分配，然后到集成電路的負極。正向電壓減少，因此，內部導通電阻減少。

2、供電電壓不同

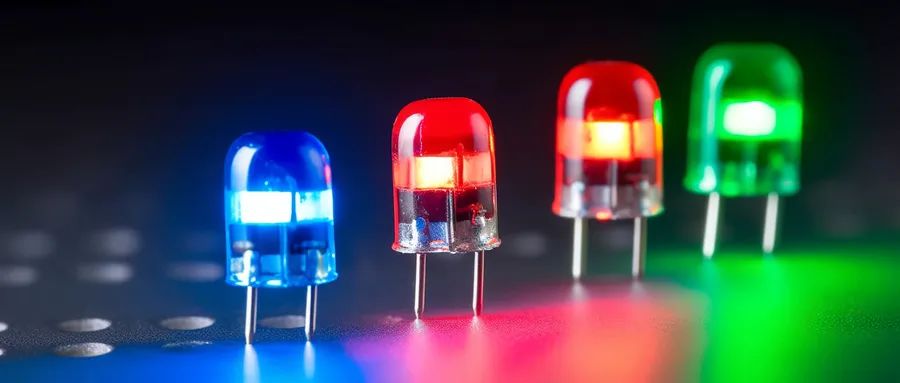

紅、綠、藍發光二極管的工作電壓不盡相同，紅色發光二極管的工作電壓低于綠色和藍色發光二極管。共陽LED顯示屏通常會給紅、綠、藍發光二極管統一供電，由于無法精準控制電壓，往往會統一輸入較大的電壓，因此會造成電能損耗。

而共陰LED顯示屏?xí)鶕?jù)紅、綠、藍三顆芯片實際需要的電壓進行分開精準供電，可以有效降低電量損耗，從而熱量也有所降低。

亮彩絢爛的LED顯示屏背后隱藏著共陰與共陽的精妙差異。了解了什么是共陰和共陽，是不是更想知道共陰LED顯示屏有哪些具體優勢呢？讓我們下期揭曉！

歡迎持續關注“共陰科普”系列，探尋共陰LED顯示屏眾多優勢特點，見證數字時代的絢麗奇跡！
