用戶：南京市體育局，南京市鼓樓區人民政府和中國賽艇協會等相關單位

面臨挑戰：實現4只水上賽艇槳手賽況和電視臺轉播車之間音視頻信號的傳輸和顯示

解決方案：美樂威Modator 2U控制器，解碼模塊化板卡及美樂威設備和網絡流管理軟件Control Hub

產品優勢：在互聯網網絡環境中實現高質量的視頻穩定傳輸

“水木秦淮，激情賽艇”

4月14日，由南京市體育局主辦2024“南京水上運動文化月”暨“2024南京·大學生賽艇公開賽”，在南京市鼓樓區外秦淮河（南藝后街碼頭）上拉開序幕。來自牛津大學、劍橋大學、中國香港大學等高校的8支賽隊、72名槳手齊聚秦淮河。在郁郁蔥蔥的清涼山、古樸雄偉的明城墻、高樓林立的現代化都市的環繞中，8支賽隊在秦淮河中進行8人單槳賽艇1000米競速賽和2000米超船賽。山水城林和賽事融為一體，形成一道靚麗且極具特色的風景線。

8只賽艇和電視臺轉播車之間音視頻實時傳輸

本次項目中，電視臺轉播車設在開賽起點河畔，在8只賽艇船頭分別固定了1臺運動直播相機，用于拍攝槳手風貌和賽況。8只賽艇和電視臺轉播車之間采用了互聯網連線的方式，讓觀眾們身臨其境的感受到更多槳手風采和比賽激情。

本次由南京錕鵬雨項目團隊負責賽艇和轉播車之間音視頻傳輸方案搭建、實施和操作，通過互聯網將8只賽艇音視頻信號傳輸?shù)睫D(zhuǎn)播車。考慮到運維人員操作和攜帶的便利性需求，美樂威技術團隊向負責人推薦使用美樂威Modator 2U控制器和編解碼模塊。此外錕鵬雨項目團隊還在阿里云上部署了美樂威Control Hub軟件，實現現場8臺IP設備的集中控制和主分會場之間1080i50音視頻信號的RTMP流傳輸。

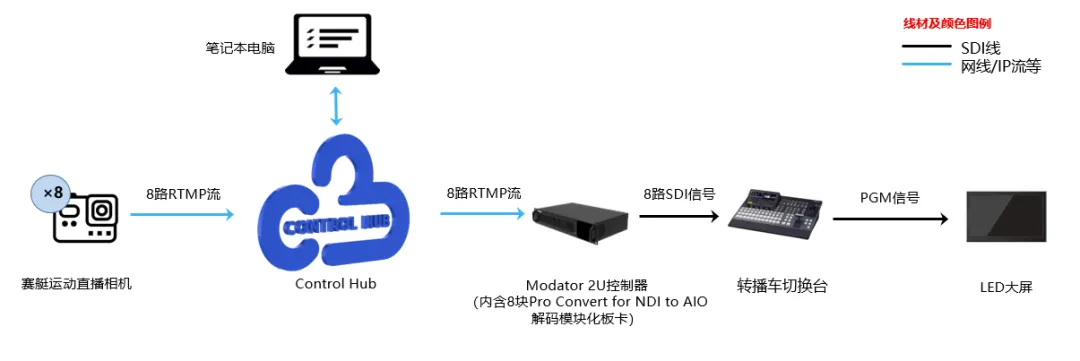

8只賽艇船頭分別部署1臺運動直播相機，通過發送8路RTMP流到Control Hub，Control Hub再將這些RTMP流分別轉發給集中安裝在美樂威Modator 2U控制器的8塊美樂威Pro Convert for NDI® to AIO Module解碼模塊板卡。解碼后的RTMP流輸出至轉播車切換臺，再由切換臺輸出PGM信號給到后端工作流。整個活動期間，轉播車內、現場LED大屏和直播平臺觀眾都可清晰地看到槳手比賽實況，畫面流暢穩定，整場活動受到了南京體育局等相關單位的一致好評。

基于Control Hub的美樂威視頻網絡傳輸方案

“我們?cè)诙鄠�(gè)項目中曾經部署和使用基于美樂威Control Hub的視頻網絡傳輸方案，穩定且簡單易用，本次項目中我們依然沿用該方案來傳輸多路音視頻信號”項目技術負責人楊廣華點評表示，“特別是美樂威Modator 2U控制器，可自定義最多插入10塊編解碼模塊化板卡，并且能夠?qū)崿F(xiàn)全天候穩定運行，是本次活動圓滿完成的重要因素之一。”

美樂威Modator 2U符合標準機架部署要求，最高可自定義插入10塊模塊化板卡。項目人員還可以通過設備上4.8英寸LED觸摸屏配置網絡設置，并監控機架和已安裝模塊的狀態。此外，雙電源和集中散熱設計可以保障7×24h的穩定運行。支持熱插拔的Modator模塊化板卡都有自己的網絡連接，可獨立工作，實現基帶音視頻信號和IP流之間的轉換。Modator 2U控制器和每個已安裝的模塊都通過美樂威Control Hub管理軟件進行集中配置、控制和監控，極大地方便了項目人員操作和運維。

此外，項目人員將1臺美樂威Modator 2U控制器和8塊美樂威編解碼模塊化板卡都注冊到Control Hub，輕松配置和管理現場多臺美樂威IP設備，包括設備批量管理、運行狀態監測，異常信息報警等。同時，Control Hub在具備固定公網IP的情況下，通過流管理功能實現了8路跨互聯網RTMP傳輸，項目團隊無需花費大量成本去申請固定公網IP資源。

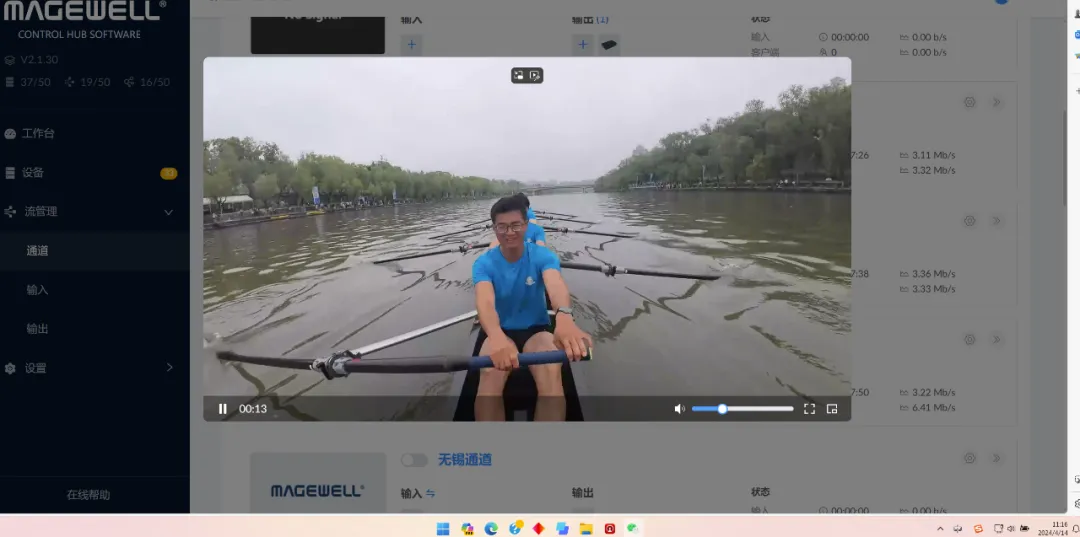

值得一提的是，在建立的流通道中可拉取賽艇上運動直播相機發送的RTMP流，項目人員可添加美樂威Pro Convert系列解碼模塊化板卡作為輸出，無需輸入流地址和密鑰等繁雜操作，Control Hub會自動觸發Pro Convert系列解碼模塊化板卡接收該通道的RTMP流。同時，Control Hub還能實時監測各路網絡流狀態，包括運行時間、碼流大小、輸入輸出流地址等信息，大大提高了工作效率，促成了活動的圓滿成功。
