在商業展廳、演藝舞臺、指揮中心等高端場景,傳統LED顯示屏的痛點正在被COB技術徹底終結!
無需支架焊點的芯片直裝工藝,讓COB顯示屏擁有:
✅ 軍工級可靠性:7x24小時運行不死燈
✅ 極限散熱性能:拒絕色衰,亮度翻倍
✅ 防撞防水表面:硬物刮擦直接水洗
✅ 影院級畫質:P0.4超微距無顆粒感
我們來對 COB(Chip on Board)顯示屏進行一次深入、全面的詳細介紹,涵蓋其技術原理、核心優勢、制造工藝、應用場景、市場現狀以及未來發展趨勢。
COB顯示屏:定義與核心理念
COB顯示屏是一種采用 “板上芯片”集成封裝技術的LED顯示屏。其核心在于摒棄了傳統SMD(Surface Mounted Device,表貼器件)LED顯示屏中單個燈珠的獨立支架和封裝形式,而是將 微小的LED發光芯片(Die)直接固晶、焊接(鍵合)并封裝在印刷電路板(PCB)的基板上,形成一個完整的、表面覆蓋著封裝材料的顯示單元模組。

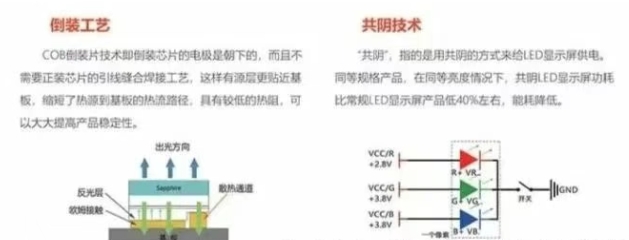

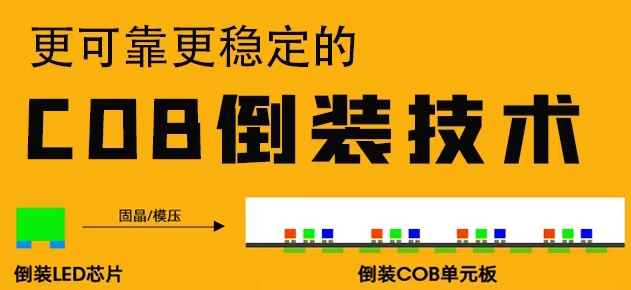

COB倒裝工藝 高穩定性
一、 技術原理與制造工藝
1. 核心步驟: 🔹固晶 (Die Bonding):將LED芯片(通常是微米級尺寸的RGB芯片)通過高精度設備精確地放置到PCB基板預設的焊盤位置上。PCB基板通常是特殊設計的,帶有驅動電路和焊盤。
🔹鍵合 (Wire Bonding): 使用極細的金線或銅線,通過熱壓或超聲焊接的方式,將LED芯片的電極與PCB基板上的對應焊盤連接起來,形成電氣通路。這是非常精細且關鍵的步驟。
🔹封裝 (Encapsulation/Molding): 這是COB技術的核心環節。在完成固晶和鍵合的PCB基板上,覆蓋一層透明的封裝材料(常用的是改性環氧樹脂或有機硅膠)。這層材料起到多重作用:
🔸保護: 將脆弱的LED芯片和金線完全包裹保護起來,隔絕氧氣、濕氣、灰塵和物理沖擊。
🔸光學: 作為透鏡,影響光的提取效率和光場分布(配光)。
🔸結構:形成一個堅固、光滑、連續的平面。
🔹表面處理:封裝層表面通常會進行啞光或低反光處理,以減少環境光反射,提升觀看舒適度和對比度。同時,表面需要具備一定的硬度和耐磨性。
🔹測試與分選: 對封裝好的模組進行光電性能測試(亮度、波長、電壓等)和分選,確保一致性。

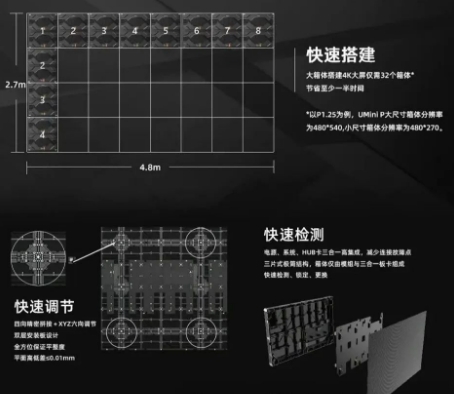

🔹模組組裝與整屏拼接: 將測試合格的COB模組組裝成顯示單元箱體,再根據項目需求將箱體拼接成最終的大屏幕。
2. 與傳統SMD工藝的關鍵區別:
🔹SMD: LED芯片先被封裝成帶有塑料支架的獨立燈珠(一個燈珠包含R/G/B三個芯片或單色芯片),然后將這些燈珠通過回流焊工藝貼裝到PCB板上。燈珠是點狀、凸起的。
🔹COB: 裸芯片直接綁定在PCB上,然后整體覆蓋封裝材料。最終顯示表面是連續、平整的面。
二、 COB顯示屏的核心優勢 (深度解析)
1. 超凡的可靠性與穩定性:
🔹根源:消除了SMD工藝中數以百萬計的微小焊點(每個燈珠有2-4個焊點)。這些焊點是SMD屏最常見的失效點(虛焊、冷焊、震動脫落)。
🔹保護:整體封裝層像一層堅固的“盔甲”,有效抵御:
🔸物理沖擊:手指按壓、硬物磕碰、安裝維護時的意外觸碰。
🔸環境侵蝕:灰塵、潮氣、鹽霧、甚至化學氣體(取決于封裝材料和工藝)。
🔸靜電放電 (ESD): 封裝層提供良好的絕緣和靜電泄放路徑。
🔹結果: 極低的死燈率(通常小于10PPM),超長的使用壽命(>100,000小時),顯著減少維護成本和停機時間,尤其適合7x24小時運行的關鍵場所。
2. 卓越的散熱性能:
🔹熱路徑短: LED芯片產生的熱量直接通過鍵合線、固晶材料和PCB基板傳導出去。COB通常使用高導熱系數的金屬基板(如鋁基板)或覆銅陶瓷基板(如銅基板),并設計有優化的散熱結構(散熱鰭片、熱管等)。
🔹封裝材料導熱: 現代封裝膠體也具有較好的導熱性,輔助散熱。
🔹結果:
顯著降低LED芯片的工作結溫(Tj)。
減緩光衰,保持亮度和色彩長期穩定。
允許屏幕在更高亮度下穩定工作。
提升整體系統可靠性(高溫是電子器件的主要殺手)。

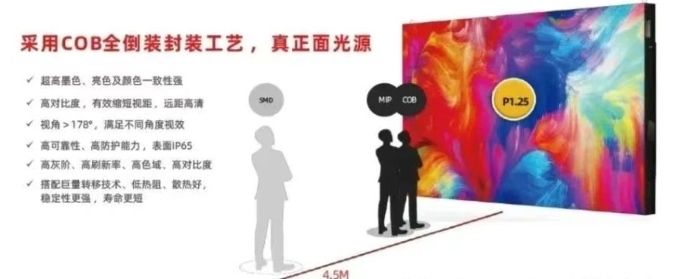

超高清顯示效果
3. 強大的物理防護性:
🔹表面堅固: 一體化的封裝層表面硬度高(通常可達4H鉛筆硬度以上),耐磨、耐刮擦。
🔹無縫平整: 整個顯示面是一個連續的平面,無縫隙、無突出物。
🔹高防護等級:容易實現高IP防護等級(如IP54防塵防濺水,IP65防塵防低壓噴水),適應舞臺煙霧、控制室粉塵、戶外濺水等環境。
🔹結果:運輸、安裝、清潔(可直接濕布擦拭甚至水洗)、日常使用中抗損壞能力極強,維護簡單。

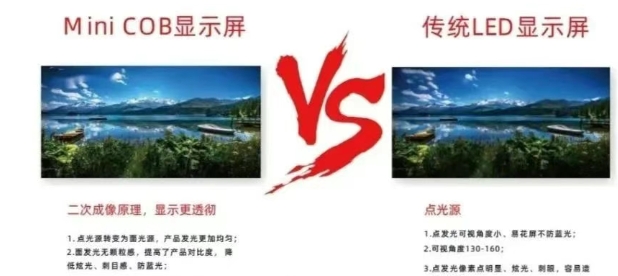

抗摩爾紋處理
4. 頂級的視覺表現力:
🔹超微間距:COB技術是實現P1.0以下(如P0.9, P0.7, P0.4)甚至更小像素間距的最主流和最成熟的技術,輕松滿足4K/8K超高清顯示需求,近距離觀看無顆粒感。
🔹超高對比度:采用黑色基板(Black PCB)和深色/吸光封裝材料,有效降低屏幕底色亮度,呈現更純凈的黑色和更鮮艷的色彩,HDR效果出眾。
🔹超寬視角:接近180度的水平/垂直視角,側面觀看色彩和亮度衰減極小。

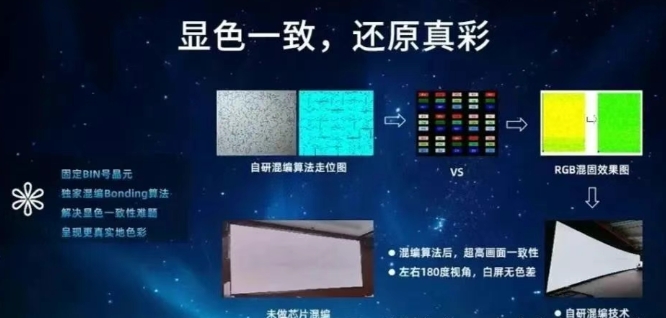

🔹優異的色彩均勻性: 無SMD支架的反光干擾,整屏墨色一致性(底色)和色彩均勻性極佳。
🔹低反射/啞光表面:有效抑制環境光反射,畫面更清晰通透,減輕觀看疲勞。
🔹無摩爾紋:平整的表面避免了與相機感光元件之間產生的干涉條紋(摩爾紋),是廣電拍攝的理想選擇。
🔹高刷新率與高灰階: 良好的散熱和電路設計支持高刷新率(3840Hz+)和高位深灰階(16bit+),呈現極其流暢、無閃爍、無拖影的動態畫面,色彩過渡細膩平滑。
🔹觀看舒適性: 光線柔和,無像素點刺眼感(“無顆粒晶格”),長時間觀看更舒適。

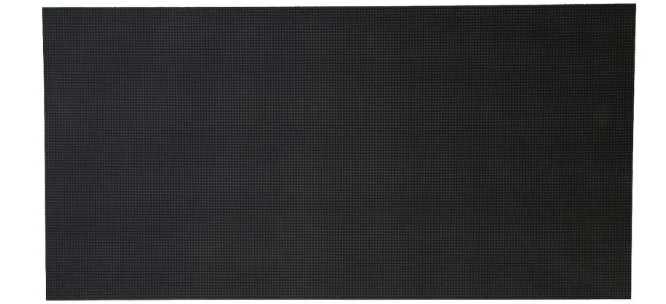

超薄輕巧設計
三、 應用場景
COB顯示屏憑借其綜合優勢,尤其適用于對畫質、可靠性、耐用性要求極高的高端和專業應用領域:
1. 高端商業顯示:
🔸奢侈品零售店、品牌旗艦店、展廳、博物館: 超高清畫質展示細節,啞光表面抵抗店內強光,堅固表面應對人流觸碰,高端形象匹配。
🔸廣告傳媒: 高端場所的廣告大屏,要求長期穩定運行和震撼視覺效果。
2. 專業廣電與演藝:
🔸電視臺演播室、虛擬拍攝(XR Stage): 無摩爾紋、高刷新率、色彩精準是攝像機拍攝(尤其是特寫鏡頭)的剛需。
🔸演唱會、劇院、大型晚會舞臺: 高亮度、高可靠性、抗舞臺環境(震動、煙霧)、超強視覺沖擊力。
🔸電影院(替代投影): 超高對比度、HDR效果。
3. 關鍵任務控制中心:

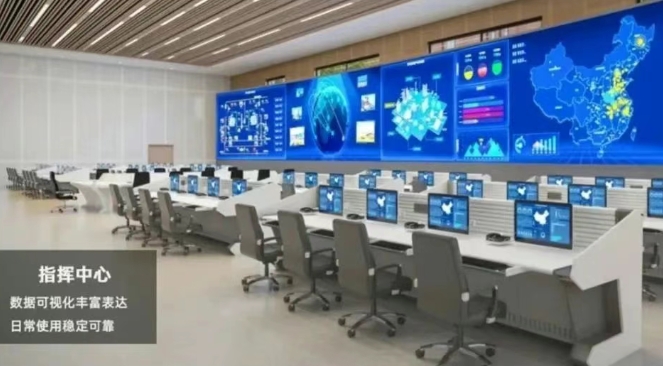

🔸指揮調度中心(公安、交通、應急、能源、航天): 7x24小時不間斷運行,超高可靠性,信息清晰無誤,操作員長時間觀看舒適。
🔸金融交易大廳: 實時數據密集顯示,穩定性壓倒一切。
🔸安防監控中心: 清晰顯示海量監控畫面細節。
4. 高端會議與教育:

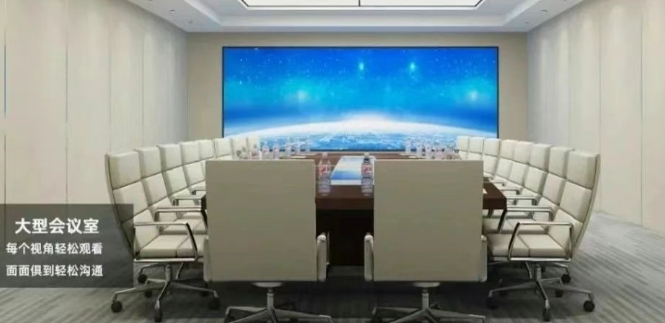

🔸高端會議室、董事會會議室: 超高清顯示文檔、數據、視頻會議,外觀精致,觀看舒適。
🔸模擬仿真、設計評審: 對色彩準確性和細節還原要求極高。
5. 其他特殊環境:
🔸半戶外/有防護的戶外: 依靠高IP等級抵御一定程度的風雨灰塵。
🔸高潔凈度環境(如實驗室、醫院): 無縫平整表面易于清潔消毒。
應用場景
四、 市場現狀與發展趨勢
1. 現狀:
🔹技術領導者:COB是目前實現超小間距(P1.2以下)LED顯示屏的主流和領先技術,在高端市場占據越來越重要的份額。
🔹主要玩家: 國內外主流LED顯示屏廠商(如利亞德、洲明、艾比森、雷曼、希達電子、索尼、三星等)均已布局并大力推廣COB產品線。
🔹成本:相比傳統SMD,COB的制造成本(尤其是前期設備和材料成本)仍然較高,導致終端售價更高。但隨著技術成熟和規模效應,成本正在持續下降。
🔹良率與一致性:制造工藝復雜,對材料、設備精度和制程管控要求極高,良率和顯示一致性是核心挑戰,也是廠商技術實力的體現。
2. 發展趨勢:
🔹像素間距持續微縮:向P0.4、P0.3甚至更小間距發展,追求更極致的視覺體驗。
🔹Mini/Micro LED COB:COB是承載Mini LED(芯片尺寸100-300微米)和未來Micro LED(芯片尺寸<100微米)芯片進行直顯的關鍵技術平臺。隨著Mini LED芯片的成熟和成本下降,Mini LED COB將成為高端市場的主力軍。
🔹性能持續提升:追求更高亮度、更高對比度(局部調光技術)、更高刷新率、更寬色域(Rec.2020)、更低的功耗。
🔹成本優化與普及:制造工藝改進、材料創新、規模擴大將推動成本進一步下降,使COB技術向更廣闊的中高端市場滲透。
🔹集成化與智能化:集成更多功能(如觸控、傳感器、前維護系統)和智能化控制。
🔹應用場景拓展:隨著成本下降和性能提升,進入更多細分領域,如高端家庭影院、創意顯示等。
五、 總結
COB顯示屏代表了當前LED直顯領域的最先進技術方向之一。它通過革命性的集成封裝技術,將裸芯片直接綁定并整體封裝在PCB基板上,從根本上解決了傳統SMD LED顯示屏在可靠性、防護性、散熱性等方面的痛點,并帶來了超高清畫質、超寬視角、超高對比度、低反光、無摩爾紋等頂級的視覺體驗和優異的觀看舒適度。
雖然目前成本相對較高且制造工藝復雜,但其無與倫比的綜合性能使其成為商業展示、廣電演藝、指揮控制等高端專業應用場合的首選甚至必備方案。隨著技術的持續進步(特別是Mini/Micro LED的融合)和成本的不斷優化,COB顯示屏將繼續引領小間距LED顯示的發展潮流,市場前景極為廣闊。它不僅僅是一種顯示屏,更是高端視覺解決方案的基石。
