從實驗室突破到改變生活的顯示革命

當你的手機屏幕在陽光下看不清時，當電視畫面出現拖影時，當VR眼鏡厚重壓鼻梁時——這些煩惱都將在玻璃基Micro LED技術普及后成為歷史。上周，京東方量產全球最薄Micro LED屏、中國主導國際標準兩大事件，標志著這項技術正式進入大眾生活。本文將用通俗語言解析這場顯示革命。

為什么傳統屏幕遇到瓶頸？

想象一下：用繡花針在氣球表面縫圖案，稍有不慎氣球就會變形——這正是Micro LED制造的難題！

🔷 傳統基板像“氣球”：

⏩硅基板（TSV）遇熱易膨脹，導致百萬顆Micro LED芯片（比頭發絲細10倍）移位錯位；

⏩PCB基板（電路板）線路粗糙，無法支撐超細膩畫面（最小像素間距僅0.9mm）。

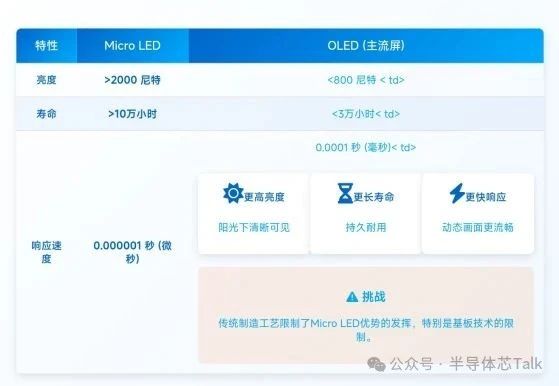

🔷 Micro LED優勢被壓制：

⏩盡管性能碾壓現有技術，但傳統基板良率低（＜85%）、成本高（65英寸電視約1.2萬美元），讓Micro LED難以普及。

玻璃基板：破局關鍵在哪里？‌

‌玻璃基板如同“鋼化玻璃畫布” ——平整穩定，讓Micro LED精準落位！

🔷 三大創新設計：

⏩超薄載體：0.1mm玻璃（≈A4紙厚度）激光打孔，孔徑≤0.01mm（針尖的1/10）；

⏩垂直通路：孔內填充銅線（TGV技術），信號延遲降低80%；

⏩天然散熱：導熱性能提升3倍，無需額外金屬散熱層。

🔷 京東方量產突破‌：‌

⏩全球最薄商用屏：厚度僅5mm（相當于5張信用卡），重量減輕40%；

⏩畫質飛躍：峰值亮度3000尼特（陽光直射仍清晰），對比度20000:1（暗夜中也能分辨灰影）；

⏩成本大降：材料成本節省94%（玻璃替代高端電路板），65英寸電視未來有望降至5000美元。案例：奧迪新車搭載的Micro LED尾燈，響應速度達微秒級，剎車警示快人一步。

 中國如何掌握行業話語權？‌

標準即規則！中國首次主導顯示領域國際標準維信諾旗下辰顯光電牽頭制定《Micro LED光電測試方法》，獲國際電工委員會（IEC）立項。

意義解讀：🖊過去：三星/LG制定標準，中企需支付專利費；🖊現在：中國定義“怎樣才算好屏幕”，全球廠商按中國規則生產。

這項技術將如何改變生活？‌

‌▶近在眼前的場景‌‌

🚗 透明車窗變巨幕：奔馳概念車側窗秒變廣告屏，停車時播放電影；

👓 AR眼鏡輕如蟬翼：友達1.39英寸Micro LED屏（功耗比OLED低50%），支持全天佩戴；

🎬 家庭影院無邊框：三星144英寸電視厚度＜1cm，直接掛墻如壁畫。

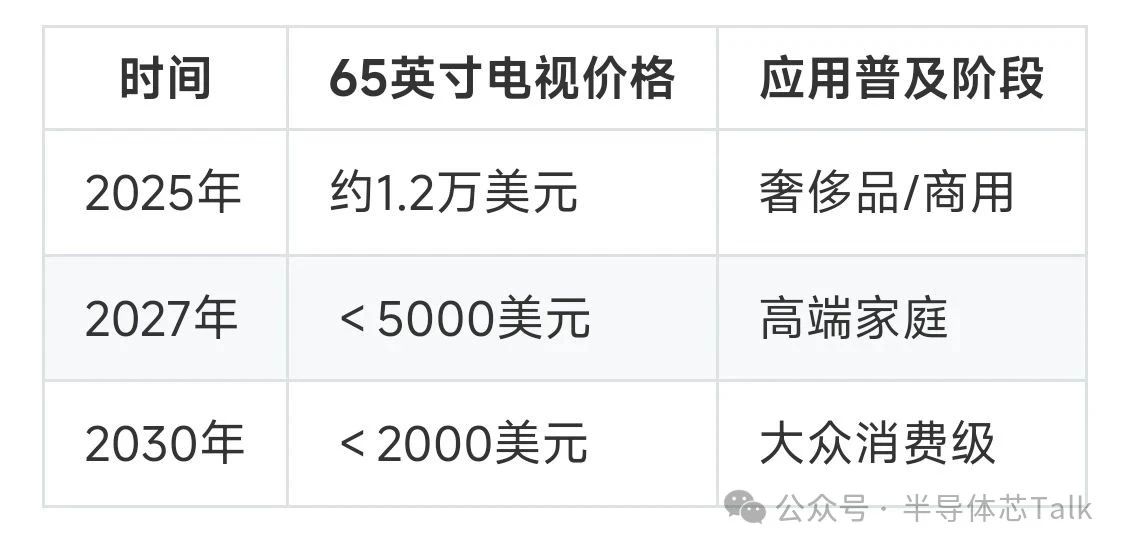

▶ 成本下降時間表

技術挑戰與未來展望

當前難關  ⚠️巨量轉移速度慢每秒移植556顆Micro LED，需提升至1389顆以上才具經濟性。  ⚠️全彩化良率待提升紅光芯片效率偏低，量子點色轉換材料良率僅75%。

未來演進路徑

2025年  玻璃基量產進一步擴大。

2026年 '像素翻倍'雙層堆疊技術。

2027年  透明顯示車窗等更廣泛應用。專家預測：2030年全球市場規模將突破93億美元，車載顯示增速達45%！

結語：

一場由中國推動的顯示革命

玻璃基Micro LED不僅解決了“氣球上繡花”的行業難題，更讓中國從技術追隨者變?yōu)橐?guī)則制定者。當你在未來輕觸透明車窗收看新聞、戴著無框眼鏡導航街道時，請記得——這塊屏幕的進化之路，始于今天。
