第一章總體概述

1.1 系統概述

隨著社會的發展，軍隊、武警、公安指揮中心在現代信息化戰爭中承擔著越來越重要作用。指揮中心主要功能是能實現：信息綜合、統一指揮、實時指揮、遠程會議、演講報告等活動。指揮中心大屏幕對通信、預警和警報等能夠迅速、快捷、準確接收并高清晰地顯示，既能滿足非戰爭時期突發情況下的實時指揮的需要，又能對戰爭和突發情況下進行大規模、綜合性的事件實施實時指揮調度，從而實現突破空間限制和極大的提高反應速度，大大提高整體快速反應能力。

1.2 項目背景

按照“xxxxx”提出的“盡快建立一套統一指揮、反應靈敏、協調有序、運轉高效的應急機制”的要求對“指揮自動化”建設的要求，立足實時指揮工作特點和實際工作需求, 不斷提高指揮中心工作效率，有效增強快速反應能力和實時指揮能力，提升實時指揮和日常管理效能，依據信息化條件下指揮作戰能力需要建設指揮中心。首長指揮室能通過指揮中心對作戰值班室、通信室、情報室等業務室之間實現統一指揮調度。

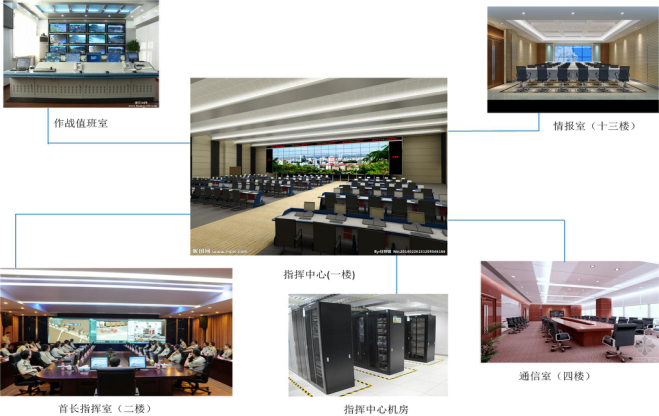

具體布局如下：

指揮中心（一樓）面積：

21.4m*12.1m*3.4m（長＊寬＊高），共約258平米；指揮中心機房：指揮中心控制中心設在指揮大廳左側201房間，共57平米。

首長指揮室（二樓）面積：

7.6m *5.1m*3.4m（長＊寬＊高），共39平米。

作戰值班室（一樓）面積：

12.2m*6.1m*3.4m（長＊寬＊高），共74平米。

通信室（四樓）面積：

8.6m *5.1m*3.4m（長＊寬＊高），共43平米。

情報室（十三樓）面積：

10.6m *5.1m*3.4m（長＊寬＊高），共54平米。

1.3 建設目標

×××單位指揮中心的建設，在該指揮中心部署一套大屏拼接顯示平臺，用于顯示各節點實時視頻監控圖像、視頻指揮終端圖像以及各業務功能區的數據信號，兼容各種標清信號、高清信號，實現各節點音視頻信號越級調取、集中控制等。以指揮技術和信息技術為主導，充分運用現代通訊技術、網絡技術、自動化技術、電子監控等先進技術，構建以數據傳輸網絡為紐帶，以計算機信息系統為支撐，集音頻處理、視頻拼接處理、網絡傳輸、KVM協作管理、高清錄播、POE供電、環境監控、集中控制等多種功能于一體的現代化、網絡化、智能化指揮決策中樞。便于領導集中觀看和了解實時情況，做出正確的指揮和決策。

指揮中心整個系統應高度集成，能對各節點進行集中控制，即可方便的對大屏的圖像、聲音進行切換控制。滿足網絡控制、無線終端控制。

1.4 設計原則

系統設計要長遠考慮、全面規劃，并應遵循以下原則：

先進性原則：系統中盡可能采用當前較為先進的技術和設備，保證系統能在較長的時間內保持其先進性。

可靠性原則：系統中采用的設備和技術均經過實用驗證，以確保其可靠性。

可擴展原則：系統硬件、軟件盡可能考慮到為今后擴容改造和系統升級，預留一定的接口，采用兼容性強的設備。

實用性原則：系統和設備的選型充分考慮實際應用的需要，力求簡捷實用，盡可能減少投資。

經濟性原則：在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標。

安全性原則：信息安全是關系到國家安全的頭等大事，安全保密是涉密信息系統得以生存和有效使用的基礎和關鍵。

1.5 設計標準

（1）招標規范：

《XXX單位視訊系統招標技術規范書》

（2）國家標準：

《64~1920kbit/s會議電視系統進網技術要求》GB/T 15839-1995

《會議電視系統工程設計規范》YD5032-97

《民用建筑電氣設計規范》JGJ/T16-92

《高層民用建筑設計防火規范》GB50045-95

《智能建筑設計規范》GB50045-95

《工業企業通訊設計規范》GBJ42-81

《工業企業通信接地設計規范》GBJ115-87

《廳堂擴聲系統聲學特性指標》GYJ25-86

《廳堂擴聲特性測量法》GB/T4959-1995

《客觀評價廳堂語言可懂度的RASTI法》GB/T14476-93

《歌舞廳擴聲系統的聲學特性指標與測量方法》WH0301-93

第二章方案設計

2.1總體概述

本次應用系統的設計方案是遵照相關的國家標準、規范及建筑設計基礎上，結合用戶提供的具體需求。目的是確保在符合國家規范要求的前提下，最大限度地滿足用戶的安全管理需求。

根據現場實地的考察和用戶所提出的要求，選用CREATOR/快捷的CS可視化分布式拼接與協作管理系統，該同臺支持不同信號源輸入（HDMI/DVI/VGA/IP/Fiber），無縫切換，DLP大屏拼接顯示，KVM協作管理，可視化管理，POE供電，視頻同步錄制與播放，節點之間各系統的遠程集中控制管理等功能。來完成整個系統的建設和設計。系統將音視頻采集、傳輸、控制和顯示都通過數字化網絡連接起來。采用集中式處理、網絡式控制架構，同時可以把地理上分散的各節點統一控制管理起來。并且具備極大地的靈活性和擴展性，支持音視頻信號多點共享，移動終端預覽控制、音視頻網絡交互式通信等功能。

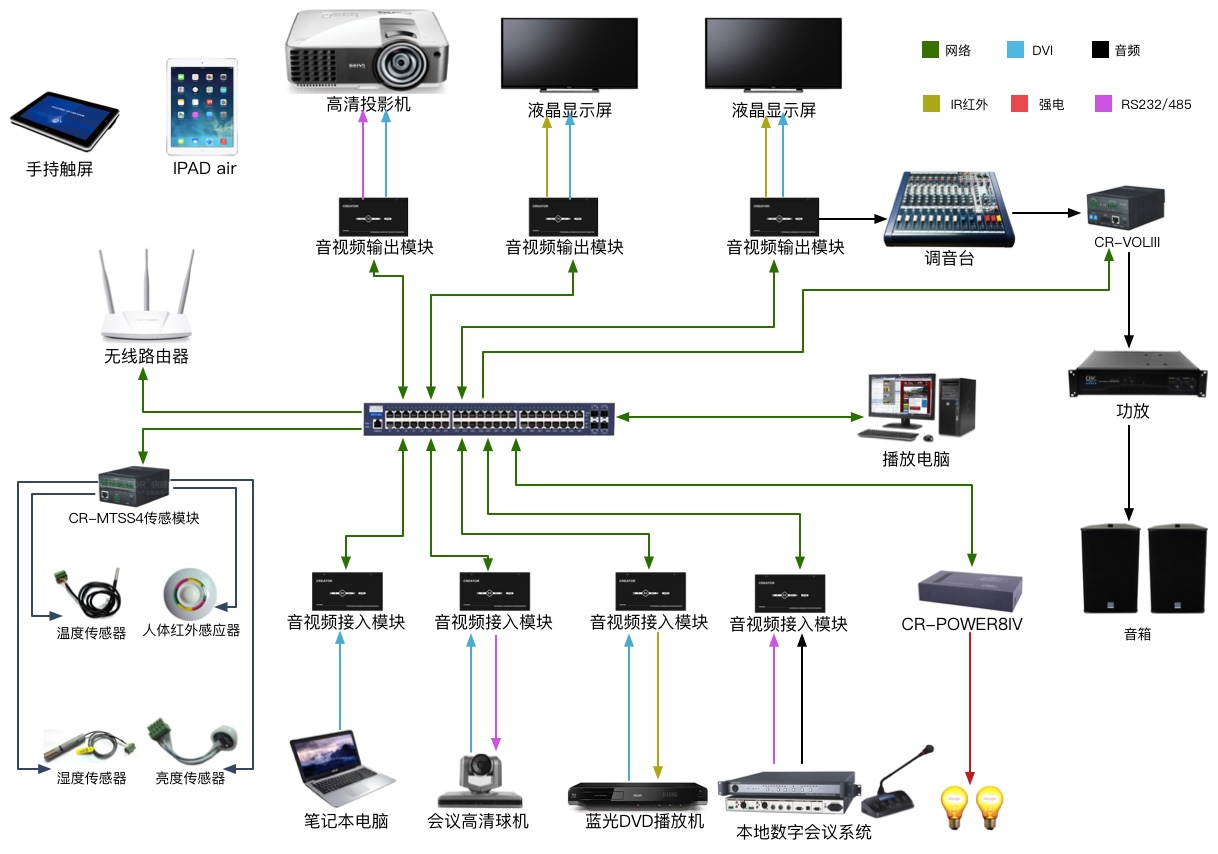

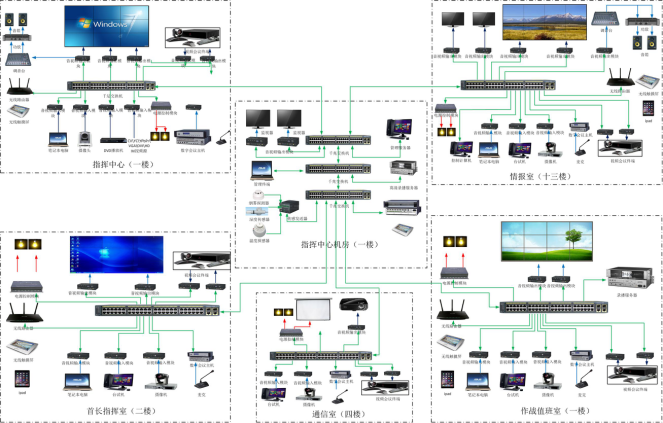

指揮中心CS可視化分布式拼接與協作管理系統聯接圖：

2.2管理平臺設計優勢

2.2.1信號的輸入與處理

2.2.1.1信號輸入源

CREATOR/快捷的CS可視化分布式拼接與協作管理系統支持各種類型信號接入，支持復合視頻和分量視頻（DVD，模擬球機，機頂盒），電腦信號（VGA/DVI/HDMI），網絡攝像機信號（TCP/IP）,高清數字信號（HDMI/DVI）。可以支持兼容常見的各種分辨率，且輸出可以自定義分辨率顯示。所有不同信號類型直接均可同過管理平臺進行切換和轉換。對于節點距離的不同，CREATOR提供了不同接入方案：

1、高清HDMI/DVI信號的直接接入，可以支持信號均衡，輸入端可延長至35米。

2、使用雙絞線（HDBaseT和IP）傳輸高清音視頻接入，支持距離100米。

3、使用光纖信號傳輸，單模單芯支持20KM，單芯多模支持300米。

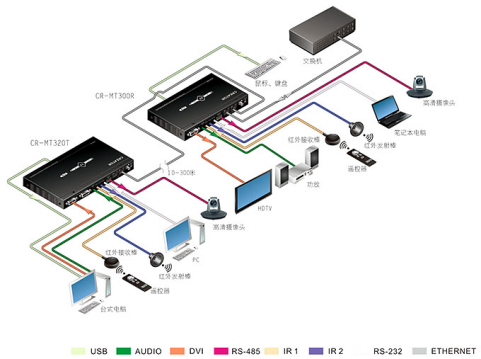

網絡球機接入和分布式傳輸器實現遠程傳輸

2.2.1.2 超高清顯示

CREATOR/快捷的CS可視化分布式拼接與協作管理系統支持4K單屏輸出和拼接輸出顯示，滿足用戶對超高清視頻信號的需求。對于高清和標清信號的接入可以進行倍頻，倍線處理提升圖像的清晰度給用更好的視覺體驗。

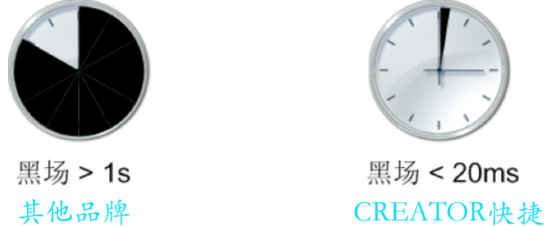

2.2.1.3 無縫切換

CREATOR/快捷的CS可視化分布式拼接與協作管理系統支持無縫實時切換功能（圖像切換間隔無黑場出現），設備內部硬件的高清信號處理機制，從原理上確保了單個或多個信號進行切換時沒有黑場間隔困擾。高清信號切換間隔只有人眼無法察覺的幀數時長，切換間隔將已經達到實時、無縫。

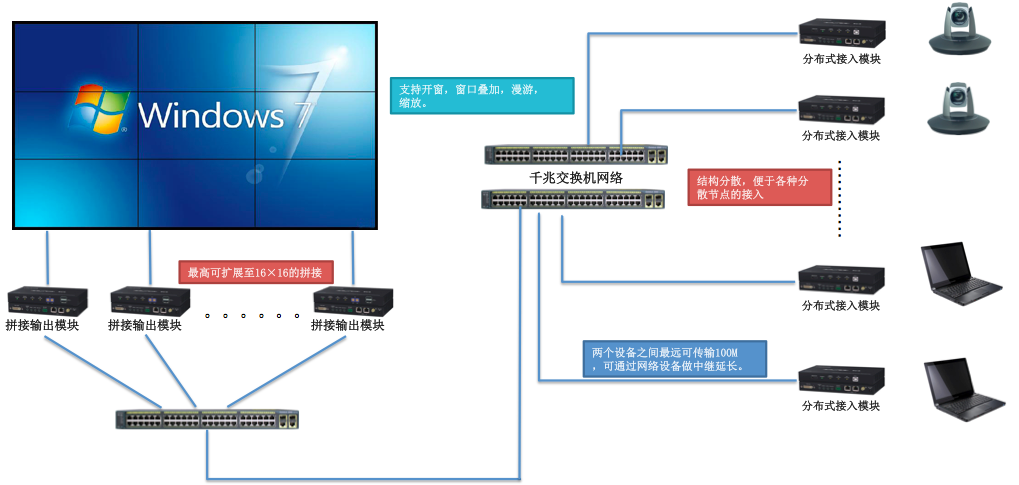

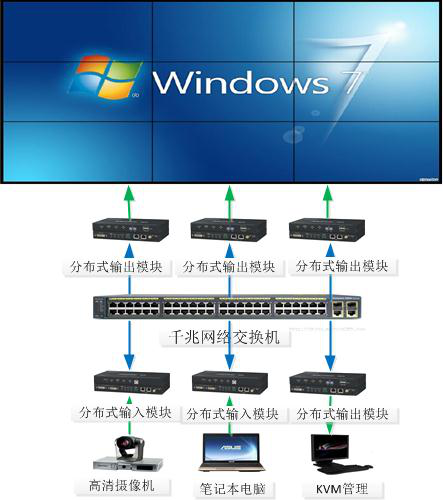

2.2.2大屏拼接處理

CS可視化分布式拼接與協作管理系統的每個輸出模塊都具備拼接處理功能，無線在配置拼接處理器，這樣在簡化系統結構的同時，也為用戶節約了建設成本。

拼接可以支持LED，LCD，DLP等拼接，可任意開窗，疊加，漫游，縮放，單屏分割等效果。具體特效如下：

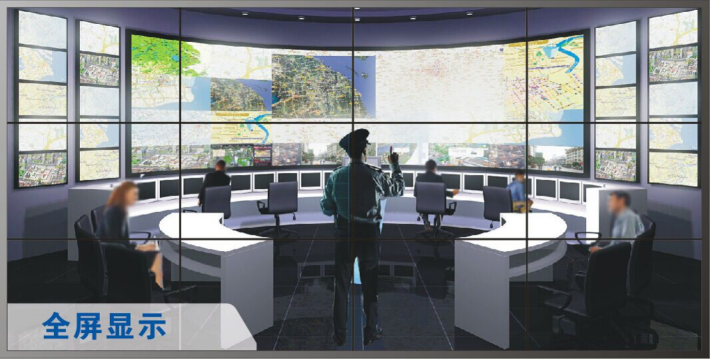

2.2.2.1 整屏顯示

可實現任意一路輸入信號實現整屏顯示，通過整屏顯示用戶可實現對局部重點區域信號實現重點監控的目的。

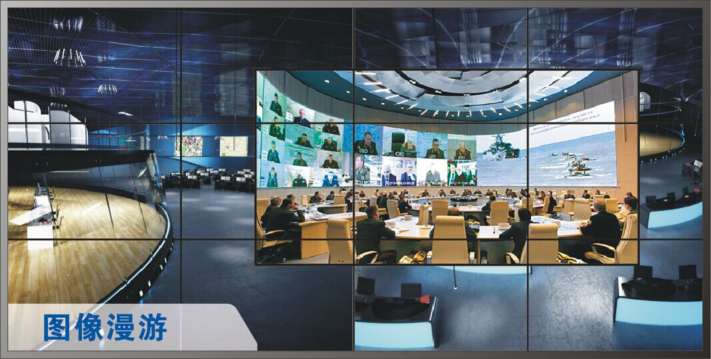

2.2.2.2、圖像漫游

CREATOR圖形圖像可視化管理平臺可實現拼接漫游的效果。

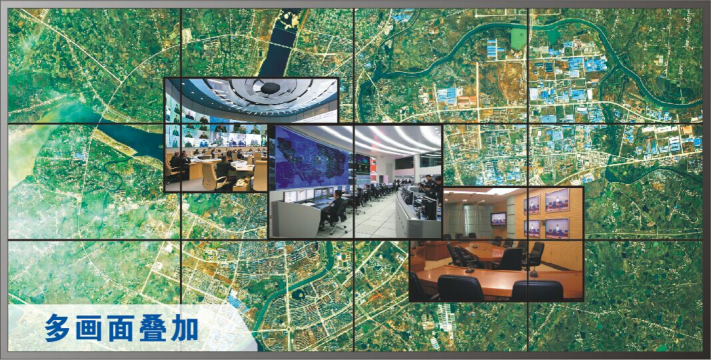

2.2.2.3、圖像疊加

支持多畫面疊加，用戶可根據需要在任意顯示畫面上疊加顯示其它畫面。

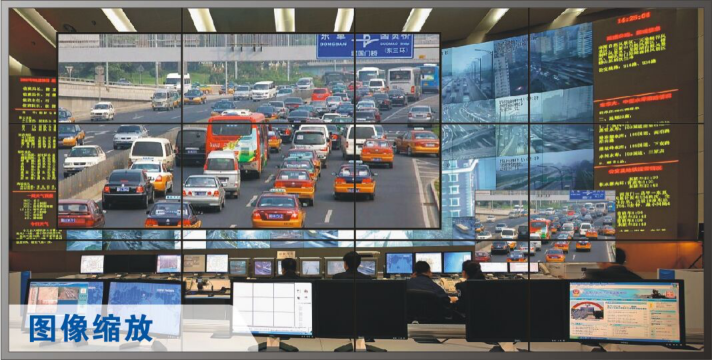

2.2.2.4、圖像縮放

CREATOR圖形圖像可視化管理平臺可實現顯示畫面的任意拉伸縮放，用戶可根據需要任意調節，拉伸縮放之后的圖像不會失真。

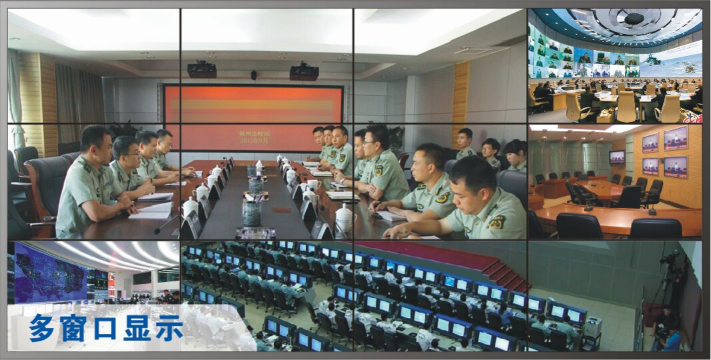

2.2.2.5、多窗口顯示

支持任意開窗，用戶可以根據自己的需求，來選擇開窗數量和布局。

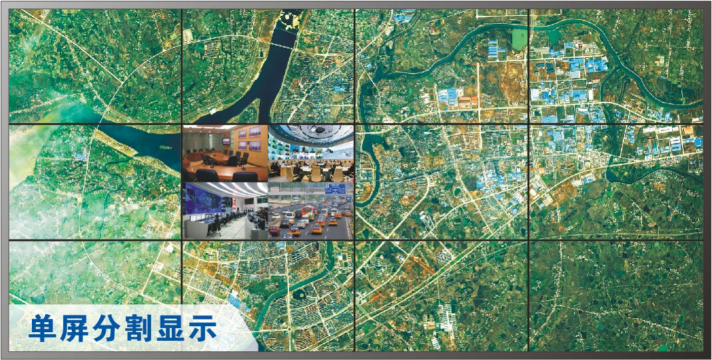

2.2.2.6、畫面分割顯示

支持畫面的任意分割顯示，用戶可根據需要在單屏幕上任意分割顯示多個畫面信號，從而增加了信號源上墻顯示的數量。

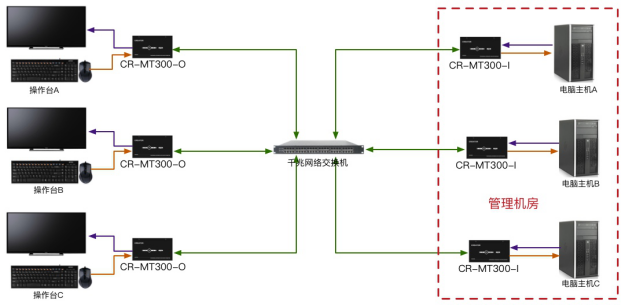

2.2.3 KVM協作管理

CS可視化分布式拼接與協作管理系統支持網絡KVM管理功能，滿足用戶一臺操作端管理多臺主機，多臺操作端對多臺主機的需求，同時操作端和主機硬件上的數據隔離，便于主機統一管理的同時提高系統數據的安全性，保密性。特別是對于公安、邊防、軍警機房或數據中心的空間及信息環境能創造廣大的效益，不但能降低能源消耗、節省機架與機房空間，還能避免多余的鍵盤、顯示器與鼠標所造成的雜亂。

2.2.4 中控管理功能

本系統在每個節點配置相關的網絡音視頻接口設備確保音視頻信號的連接，同時每個接口機都具備可編程控制接口（RS-232，RS-485，IR紅外）實現對周邊設備的控制。每個模塊的控制屬于可獨立工作，意味著期中一個模塊控制故障不會影響到整個系統的運行，只需處理故障節點即可，確保了整個系統的穩定運行，同時也方便系統維護。

管理平臺同時具備有可編程中控系統的功能，可對每個節點的設備進行分類控制和可視化監測。通過編程來實現對周邊聲、光、電、視頻的智能化操控，對于市場上第三方的設備（其他品牌的視頻會議、音頻處理、大屏、投影等）也可以進行完美的對接。配合周邊的傳感器實現對溫度，濕度，光照，煙霧，PM2.5數據的實時監測。支持Android或IOS或WINDOWS觸控平板對各節點進行控制管理。

2.2.4.1 環境數據監測

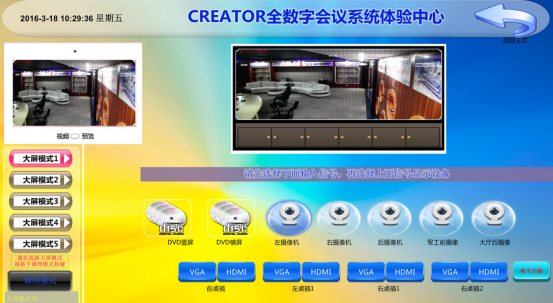

2.2.4.2 拼接屏控制和信號調用

2.2.4.3 定時任務

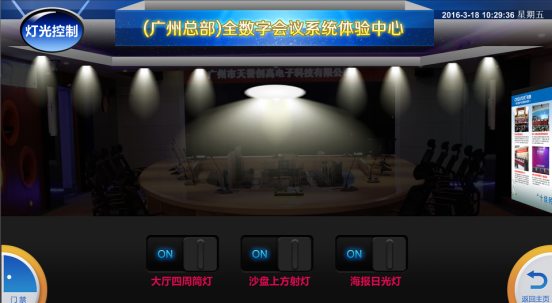

2.2.4.4 燈光環境控制

CREATOR快捷CS可視化分布式拼接與協作管理系統，通過網絡（TCP/IP）實現對現場聲音大小的調節，燈光開關設備電源的管理。實現在觸屏上面實時監測當前的溫度，濕度，室內光線和煙霧報警狀態，接入人體感應設備可以實現被動觸發式控制，比如：感應到有人時，自動打開燈光或播放影片。

2.2.5 高清錄播

CS可視化分布式拼接與協作管理系統可以直接以網絡數據流的格式和會議錄播服務器（CR-RPS100）對接實現對會議內容的錄制和播放等服務，與傳統的解決方案相比，簡化了對接流程，系統兼容性更強更穩定。

2.2.6 POE供電

CREATOR/快捷的CS可視化分布式拼接與協作管理系統支持POE供電技術。在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

2.2.7全網絡化結構管理

該系統設計的一個亮點就是全網絡化結構設計，采用網絡IP技術可以將音視頻采集、傳輸和顯示都通過數字化網絡連接起來。同時可以把地理上分散的節點統一控制管理起來。并且具備極大地的靈活性和擴展性，支持音視頻信號多點共享，移動終端預覽控制等功能。

網絡分布式系統因為其物理結構的分散，從而使工程的靈活性有了質的飛越，既可以運用在小規模項目快速搭建整套系統，并使其擁有可升級擴展的能力，又可以直接應用在大規模復雜工程中，降低工程難度，豐富功能特點。甚至可以將一個復雜工程拆分為多期分段施工，從而解決了施工中的經費問題。

網絡分布式系統不僅是傳統圖像處理器產品的替代選擇，其更具有將最新型的半導體、多媒體、信息網絡技術、最新的信息化理念：云概念、物聯網、移動互聯網、實時信息網絡與傳統的大屏專業視聽系統完美融合的特征。

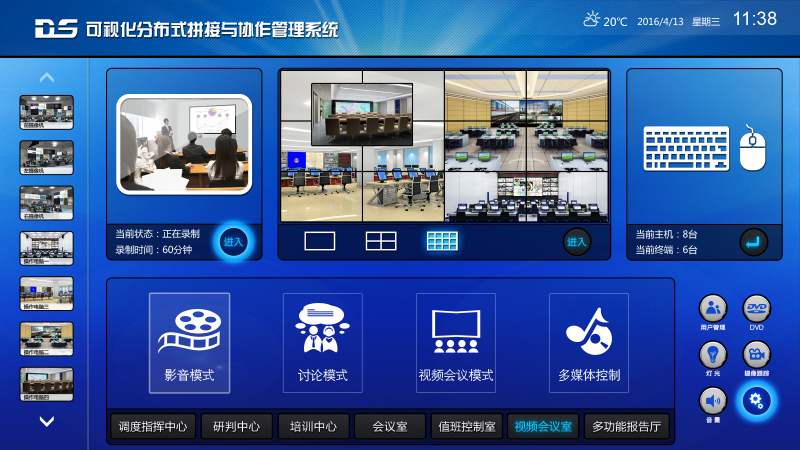

2.2.8可視化控制與管理

傳統的控制與管理通常是單項數據通信的，觸控端發出管理數據到被控設備，被控設備有沒有執行或執行的情況如何，對于觸控端是不清楚的。這樣的系統根本就不可靠，不安全。CS可視化分布式拼接與協作管理系統為觸控端和被控設備之間提供可靠的網絡連接，并且在觸控端可以實時的看到被控設備的控制狀態和工作環境狀況。反饋的形態可以是文字顯示，按鍵狀態，圖像顯示，視頻監測等，更直觀的實現人機之間的交互。

系統具備和室內傳感器兼容對接的特性，可以配合溫度，濕度傳感設備實現對室內環境的自動調控，并且可以在觸控端實時監測到當前溫濕度的數據。配合對接煙感報警，保證室內安全，當有報警時可以自動切斷室內設備電路，實現報警聯動的效果。

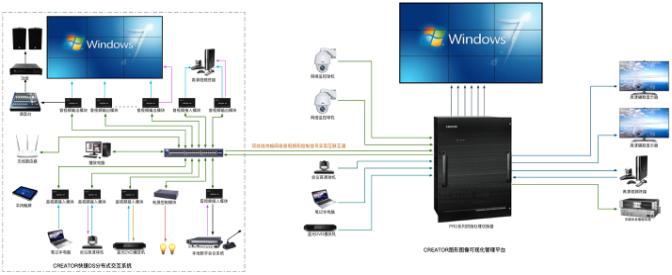

2.2.9 管理平臺的兼容性

本系統支持IP網絡信號直接接入，實現對監控球機的遙控控制，可支持兼容市場上所有品牌的球機。該系統可以和CREATOR的pro矩陣通過網絡實現音視頻信號的交互共享。

第三章系統設計內容

3.1指揮中心（一樓）

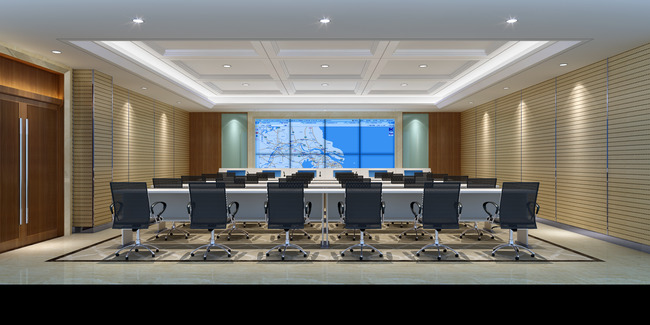

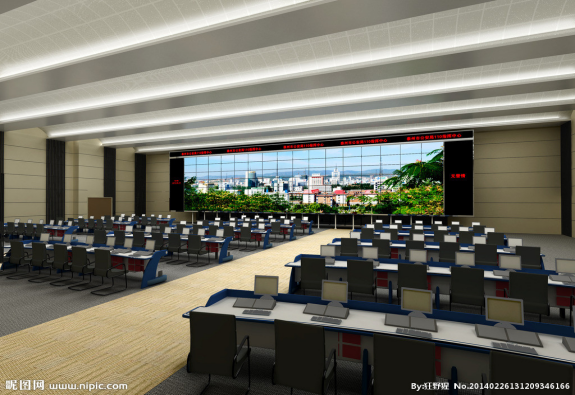

3.1.1 顯示系統

在指揮中心前方設計46英寸LCD（4×8）液晶拼墻顯示屏，支持1080p顯示。主要用于顯示文字、圖片、視頻畫面信號和遠端視頻信號。配合CS可視化分布式拼接與協作管理系統可以實現視頻開窗，疊加，漫游，縮放，分割等顯示特效，滿足對指揮中心的圖像和遠程視頻實時指揮需求。

3.1.2 會議發言系統

在指揮中心大廳內配置22臺DIG系列會議代表單元，用于代表席位的討論，在主席位配置2臺DIG系列會議主席單元，用于主席位的會議討論，主席單元具備會議優先權，所有會議單元除了支持發言討論外，還可以投票表決，單元為電容觸摸式按鍵，防水，壽命長，避免按鍵機械聲，系統支持4種發言討論模式（Normal，Free，Apply，FIFO），發言人數可選擇1/2/4/6。

配合CS可視化分布式拼接與協作管理系統實現對多種擴聲模式（如討論模式，視頻會議，音樂模式）的管理和一鍵調用。

音頻系統的處理采用CS分布式系統的8通道音頻接口機：

1）高性能32/40位浮點型處專業音頻處理器，專業數字多聲道處理系統；

2）動態范圍(模擬/數字/模擬)：114db；

3）頻率響應:20-20kHz；

4）擴展8進8出的Cobranet數字網絡音頻傳輸；

5）輸入每通道：前級放大、信號發生器、擴展器、壓縮器、5段參量均衡、自動混音臺；

6）輸出每通道：自動混音臺、音箱管理器、限幅器、輸出設置；

7）帶回聲消除，3路噪聲抑制，2路反饋抑制；

8）串口支持中控平臺可編程控制；

9）支持多個場景設置與調用，方便各種場合應用；

10）圖形軟件界面控制，直觀方便控制DSP處理。

3.1.3 擴聲系統

根據多功能廳的使用特點及功能需求，擴聲系統應滿足如下功能：

Ø 滿足實時指揮的需求；

Ø 滿足會議、討論發言的需求

Ø 滿足演示、講座、培訓的需求；

針對以上需求，本次在指揮中心大廳設置6只主音響，設4只輔助音響，用于中后場補聲。提供清晰自然的語言擴聲，滿足指揮中心日常會議、遠程會議、報告演示、教學演示的需要。

音頻處理采用CS分布式系統的網絡音頻處理接口機，可以精確處理和還原各個通道的聲音，具備AFC自動反饋抑制功能和AEC回聲消除功能，保證互聯互通時音頻的清晰度，支持多個場景設置與調用，方便各種場合應用。

3.1.4 攝像系統

在指揮中心前方配置3臺高清攝像機，對指揮中心正面進行拍攝，對重要的指揮調度工作進行特寫拍攝，后方配置2臺高清攝像機。對指揮中心進行全景進行拍攝。各個攝像機可以和會議系統聯動起來實現會議攝像跟蹤。

3.1.5 CS可視化分布式拼接與協作管理系統

本系統的基本構成是由高清輸入輸出接口機，音頻接口機，觸控端組成，在指揮中心的觸控端可以實現對所有設備的管理控制，可以調取通訊室、值班室、情報室等節點的視頻圖像。同時在控制中心的總觸控端也可以實現對應權限控制。具體功能如下：

Ø 實時預覽會議室內攝像機拍攝的畫面，同時可以對所有視頻源進行管理分類，按權限劃分。

Ø 控制指揮中心音量的大小，在觸控屏上實時顯示音量電平值。

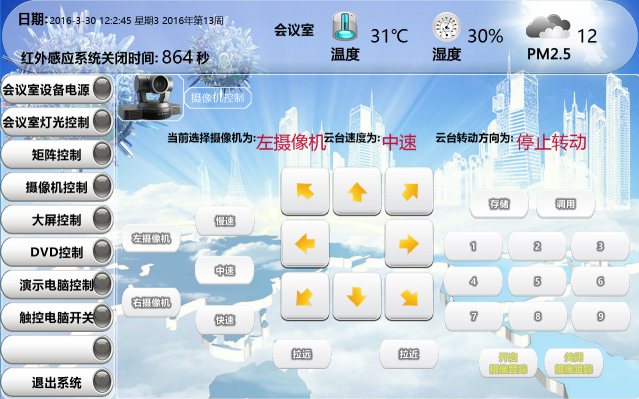

Ø 控制攝像機的拍攝角度，包含上下左右移動，調焦，鏡頭遠近和預制位，攝像頭拍攝效果可同步顯示在觸屏端

Ø 所有輸入和輸出端盒子帶有USB接口，支持KVM功能，實現操作端和服務主機在物理空間上的隔離確保設備數據的安全性，同時可以對操作端進行權限劃分實現協作管理。

Ø 對顯示系統的控制，控制LED拼接屏的開關機，可以支持畫中畫顯示，畫面疊加等，支持多組屏幕預設模式可一鍵聯動。控制投影機開關和幕布的升降。

Ø 控制室內燈光的開關，可以對燈光進行模式編組，比如：視頻會議模式，辦公模式等，只需一鍵操控。

Ø 對室內環境的監測控制，監測室內溫度，濕度，然后自動控制空調面板通風或降溫等。

3.2指揮中心機房（一樓）

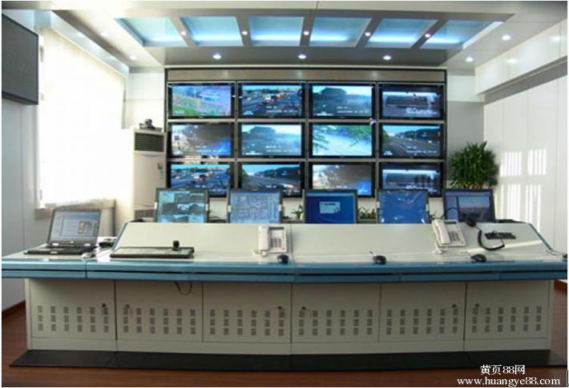

3.2.1機房環境監測系統

建議在機房內配置安裝溫濕度傳感器，煙感等傳感設備探測室內環境。安裝門禁和紅外感應，攝像頭負責安保監測。聲光報警器，電話等作為報警輸出。配合CS分布式系統可以在觸控端或值班顯示屏上實時反饋當前機房的環境數據，同時可以監測到機房圖像。如監測到數據異常可自動報警。

3.2.2 錄播系統

錄播系統建議采用CS分布式的媒體服務平臺來作為錄播設備，可以任意選擇CS分布式系統的信號源進行錄制，每臺設備支持6路高清視頻的并發錄制，配置2TB硬盤存儲空間并支持擴展，支持FTP數據備份。

3.2.3 CS可視化分布式拼接與協作管理系統

在指揮中心機房配置50寸觸控一體機，用于對各個會議室的統一集中管理，并可以遠程協助操控各個會議室內的設備。

另外配置一臺服務器，用于對整個系統節點進行統一管理，對系統用戶，權限，日志等進行管理，其功能：

Ø 對系統每個節點的信息配置管理并協調其工作，如：分辨率，IP地址，編碼解碼等。

Ø 對控制模塊各個節點的接口配置，運行狀態，報警日志進行管理。

Ø 對所有節點的運行狀態進行實時監測和故障預警，維護記錄等管理。

Ø 對系統用戶和用戶權限進行管理，用戶身份驗證，權限分級和細化，KVM權限管理

Ø 對用戶操作日志，系統告警，系統安全日志管理，詳細記錄每個用戶的操作記錄。

Ø 支持用戶預設模式，支持用戶對系統配置的各種預設，若系統信號調用或配置混亂，可一鍵恢復到之前的某個預設點。

Ø 系統在線升級管理。

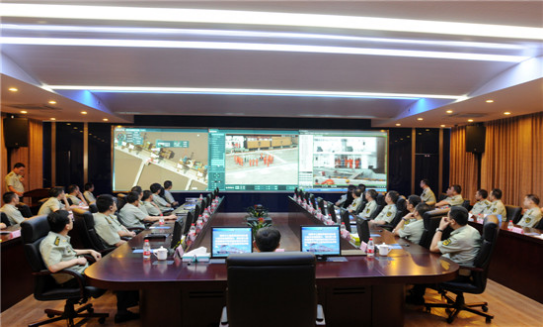

3.3首長指揮室（二樓）

3.3.1 顯示系統

在首長指揮室設計采用2X3 LCD液晶拼墻作為顯示屏，支持1080p顯示。主要用于顯示文字、圖片、視頻畫面信號和遠端視頻信號。便于實時指揮、統一調度。

3.3.2 會議發言系統

在首長指揮室配置16臺DIG系列會議代表單元，用于代表席位的討論，在主席位配置2臺DIG系列會議主席單元，用于主席位的會議討論，主席單元具備會議優先權，所有會議單元除了支持發言討論外，還可以投票表決，單元為電容觸摸式按鍵，防水，壽命長，避免按鍵機械聲，系統支持4種發言討論模式（Normal，Free，Apply，FIFO），發言人數可選擇1/2/4/6。

3.3.3 視頻會議系統

在首長指揮室設計采用2臺高清攝像機，配備遠程視頻會議系統，系統采用視頻會議終端以及高清會議攝像機作為視頻會議主要設備。主要在召開大型會議、遠程視頻會議時使用，可實現同時多個高清終端畫面輸入。

3.3.4 CS可視化分布式拼接與協作管理系統

本系統的基本構成是由高清輸入輸出接口機，音頻接口機，無線觸控端組成，在無線觸控端可以實現對首長指揮室的所有設備的管理控制，在控制中心的總觸控端也可以實現。具體功能如下：

Ø 實時預覽會議室內攝像機拍攝的畫面，同時可以對所有視頻源進行管理分類，按權限劃分。

Ø 控制首長指揮室內音量輸出、輸入大小，在觸控屏上實時顯示音量電平值。

Ø 控制攝像機的拍攝角度，包含上下左右移動，調焦，鏡頭遠近和預制位，攝像頭拍攝效果可同步顯示在觸屏端

Ø 對顯示系統的控制，控制拼接屏的開關機電源，可以支持畫中畫顯示，畫面疊加等，支持多組屏幕預設模式可一鍵聯動。

Ø 可對室內燈光進行模式編組控制，比如：會議模式，辦公模式，指揮模式等，只需一鍵操控。

Ø 對室內環境的監測控制，監測室內溫度，濕度，然后自動控制空調面板通風或降溫等。

3.4作戰值班室（一樓）

3.4.1 顯示系統

在作戰值班室正前方設計46英寸LCD（3×4）液晶拼墻作為顯示屏，支持1080p顯示。主要用于監視部隊實時動態。配合CS可視化分布式拼接與協作管理系統，滿足指揮中心圖像和遠程視頻同時顯示的需求。

3.4.2 視頻會議系統

在作戰值班室內配置2臺鵝頸會議話筒、2臺高清攝像機，配備遠程視頻會議系統，系統采用視頻會議終端以及高清會議攝像機作為視頻會議主要設備。實時指揮各單位訓練、工作、生活。

3.4.3 錄播系統

錄播系統建議采用CS分布式的媒體服務平臺來作為錄播設備，可選擇部隊實時動態、緊急事件等進行錄制，每臺設備支持6路高清視頻的并發錄制，配置2TB硬盤存儲空間并支持擴展，支持FTP數據備份。

3.4.4 CS可視化分布式拼接與協作管理系統

本系統的基本構成是由高清輸入輸出接口機，音頻接口機，無線觸控端組成，在無線觸控端可以實現對作戰值班室所有設備的管理控制，在控制中心的總觸控端也可以實現。具體功能如下：

Ø 實時預覽會議室內攝像機拍攝的畫面，同時可以對所有視頻源進行管理分類，按權限劃分。

Ø 控制作戰值班室內音量的大小，在觸控屏上實時顯示音量電平值。

Ø 控制攝像機的拍攝角度，包含上下左右移動，調焦，鏡頭遠近和預制位，攝像頭拍攝效果可同步顯示在觸屏端

Ø 對顯示系統的控制，控制拼接屏的開關機電源，可以支持畫中畫顯示，畫面疊加等，支持多組屏幕預設模式可一鍵聯動。控制投影機開關和幕布的升降。

Ø 控制室內燈光的開關，可以對燈光進行模式編組，比如：會議模式，演出模式，演講模式等，只需一鍵操控。

Ø 對室內環境的監測控制，監測室內溫度，濕度，然后自動控制空調面板通風或降溫等。

3.5通信室（四樓）

3.5.1 顯示系統

通信室的顯示系統推薦使用投影機，150寸寬幕（16：9），通過通信室對場內、場外圖像采集，能過網絡傳輸至指揮中心，為指揮中心進行決策提供實時通信。可配合CS分布式系統可實現在面板對通信室設備進行控制。包括燈光、投影信號選擇，開關，幕布升降停的控制。

3.5.2 會議系統

會議討論推薦采用10臺DIG全數字會議系統帶觸摸按鍵的單元，麥風拾音在20-30公分的范圍滿足會議拾音要求，采用觸摸式按鍵，防水，避免按鍵機械噪聲，易于清潔。支持會議攝像跟蹤功能。

3.5.3 視頻會議系統

在通信室設計采用2臺高清攝像機，配備遠程視頻會議系統，系統采用視頻會議終端以及高清會議攝像機作為視頻會議主要設備。主要在內部召開小型會議以及遠程視頻會議時使用，可實現同時多個高清畫面輸入。

3.5.4 CS可視化分布式拼接與協作管理系統

本系統的基本構成是由高清輸入輸出接口機，音頻接口機，無線觸控端組成，在無線觸控端可以實現對通信室所有設備的管理控制，也可在指揮中心的總觸控端實現。具體功能如下：

Ø 實時預覽會議室內攝像機拍攝的畫面，同時可以對所有視頻源進行管理分類，按權限劃分。

Ø 控制通信室內音量輸出、輸入大小，在觸控屏上實時顯示音量電平值。

Ø 控制攝像機的拍攝角度，包含上下左右移動，調焦，鏡頭遠近和預制位，攝像頭拍攝效果可同步顯示在觸屏端

Ø 對顯示系統的控制，控制LCD液晶屏的開關機，可以支持畫中畫顯示，畫面疊加等，支持多組屏幕預設模式可一鍵聯動。

Ø 控制室內燈光的開關，可以對燈光進行模式編組，和設備電源控制。

Ø 對室內環境的監測控制，監測室內溫度，濕度，然后自動控制空調面板通風或降溫等。

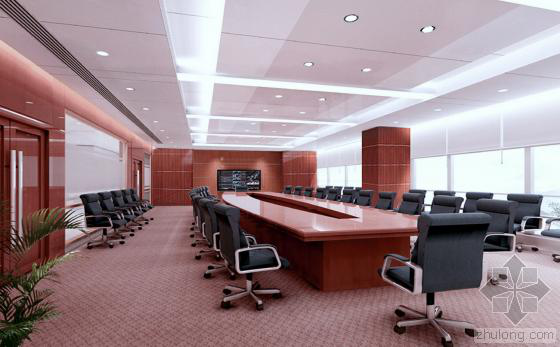

3.6情報室（十三樓）

3.6.1 顯示系統

情報室設計采用2X4 LCD液晶拼墻作為顯示屏，主要用于顯示文字、圖片、視頻畫面、遠端視頻信等情報信號，為指揮決策提供重要情報信息。更好做出正確的判斷。

3.6.2 會議發言系統

配置16臺DIG系列會議代表單元，用于代表席位的討論，在主席位配置1臺DIG系列會議主席單元，用于主席位的會議討論，主席單元具備會議優先權，所有會議單元除了支持發言討論外，還可以投票表決，單元為電容觸摸式按鍵，防水，壽命長，避免按鍵機械聲，系統支持4種發言討論模式（Normal，Free，Apply，FIFO），發言人數可選擇1/2/4/6。

本次設計采用主音箱2只。4只吸頂音響作為輔助音箱。保證聲像一致性。

3.6.3 視頻會議系統

在情報室設計采用2臺高清攝像機，配備遠程視頻會議系統，系統采用視頻會議終端以及高清會議攝像機作為視頻會議主要設備。在內部召會議以及遠程視頻會議時，不需要再外加獨立的MCU服務器即可實現多方會議，可實現同時多個高清終端畫面輸入。

3.6.4 CS可視化分布式拼接與協作管理系統

本系統的基本構成是由高清輸入輸出接口機，音頻接口機，無線觸控端組成，在無線觸控端可以實現對情報室所有設備的管理控制，在指揮中心的總觸控端也可以實現。具體功能如下：

1、實時預覽會議室內攝像機拍攝的畫面，同時可以對所有視頻源進行管理分類，按權限劃分。

2、控制情報室內音量輸出、輸入大小，在觸控屏上實時顯示音量電平值。

3、控制攝像機的拍攝角度，包含上下左右移動，調焦，鏡頭遠近和預制位，攝像頭拍攝效果可同步顯示在觸屏端

4、對顯示系統的控制，控制LCD液晶屏的開關機，可以支持畫中畫顯示，畫面疊加等，支持多組屏幕預設模式可一鍵聯動。

5、控制室內燈光的開關，可以對燈光進行模式編組，和設備電源控制。

6、對室內環境的監測控制，監測室內溫度，濕度，然后自動控制空調面板通風或降溫等。

廣州市天譽創高電子科技有限公司 CREATOR是一家集研發、生產、銷售和服務于一體的音視頻產品專業廠商，致力于音頻、視頻的整體解決方案，于1997年成立，是國內同行業較早的一個制造公司。 CREATOR注重自主研發和技術創新，在廣州開發區設有總部、研發基地，在北京、上海、沈陽、美國、新加坡分別設有分公司，已經形成矩陣、中控、智能會議三大產品系列，并在各領域掌握核心技術，擁有眾多的知識產權。
